H橋電機速度控制
2020/7/8 13:40:55 點擊：
H橋是一種電子電路，可使其連接的負載或輸出端兩端電壓反相/電流反向。這類電路可用于機器人及其它實作場合中直流電動機的順反向控制及轉速控制、步進電機控制(雙極型步進電機還必須要包含兩個H橋的電機控制器)，電能變換中的大部分直流-交流變換器(如逆變器及變頻器)、部分直流-直流變換器(推挽式變換器)等，以及其它的功率電子裝置。

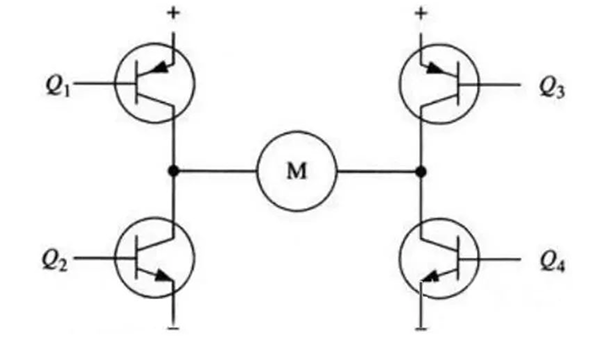

H橋是一個典型的直流電機控制電路，因?yàn)樗碾娐沸螤羁崴谱帜窰，故得名與“H橋”。4個三極管組成H的4條垂直腿，而電機就是H中的橫杠。
H橋電路，既可以分立元器件形式搭建，也可以整合到集成電路上?！癏橋”的名稱起源于其電路，兩個并聯支路和一個負載接入/電路輸出支路，看上去構成了形如“H”字母的電路結構。

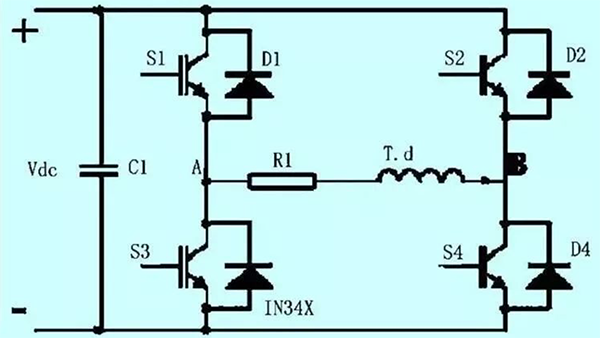

如上圖所示單相橋式逆變電路工作原理開關T1、T4閉合，T2、T3斷開：u0=Ud; 開關T1、T4斷開，T2、T3閉合：u0=- Ud; 當以頻率fS交替切換開關T1、T4和 T2 、T3 時 ， 則 在 負載電 阻 R上 獲 得交變電壓波形(正負交替的方波)，其周期 Ts=1/fS，這樣，就將直流電壓E變成了 交流電壓uo。uo含有各次諧波，如果想 得到正弦波電壓，則可通過濾波器濾波 獲得。
主電路開關T1~T4，它實際是各種半導體開關器件的 一種理想模型。逆變電路中常用的開關器件有快速晶閘管、可關斷晶閘管(GTO)、功率晶體管(GTR)、功率場效應晶體管(Mosfet)、絕緣柵晶體管。
H橋是一個典型的直流電機控制電路，因?yàn)樗碾娐沸螤羁崴谱帜窰，故得名與“H橋”。4個三極管組成H的4條垂直腿，而電機就是H中的橫杠。
H橋電路，既可以分立元器件形式搭建，也可以整合到集成電路上?！癏橋”的名稱起源于其電路，兩個并聯支路和一個負載接入/電路輸出支路，看上去構成了形如“H”字母的電路結構。
如上圖所示單相橋式逆變電路工作原理開關T1、T4閉合，T2、T3斷開：u0=Ud; 開關T1、T4斷開，T2、T3閉合：u0=- Ud; 當以頻率fS交替切換開關T1、T4和 T2 、T3 時 ， 則 在 負載電 阻 R上 獲 得交變電壓波形(正負交替的方波)，其周期 Ts=1/fS，這樣，就將直流電壓E變成了 交流電壓uo。uo含有各次諧波，如果想 得到正弦波電壓，則可通過濾波器濾波 獲得。
主電路開關T1~T4，它實際是各種半導體開關器件的 一種理想模型。逆變電路中常用的開關器件有快速晶閘管、可關斷晶閘管(GTO)、功率晶體管(GTR)、功率場效應晶體管(Mosfet)、絕緣柵晶體管。
