東芝推出600V小型智能功率器件，助力降低電機功率損耗
2020/5/30 15:13:10 點擊：
中國上海，2020年5月28日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出型號為“TPD4162F”的高壓智能功率器件（IPD）。該器件采用小型表面貼裝封裝，設計用于空調、空氣凈化器和泵等產品中的電機驅動。并計劃于今日開始出貨。www.gjak.cn

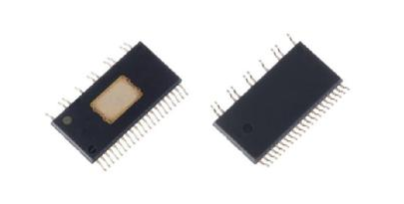

TPD4162F產品示意圖
TPD4162F采用新工藝制造，與東芝當前的IPD產品TPD4152F相比可降低功率損耗約10%［1］。這有助于為集成該器件的設備降低總體功率損耗。
TPD4162F具有各種控制電路［2］、輸出級安裝了IGBT和FRD。其支持從霍爾傳感器或者霍爾IC直接驅動帶方波輸入信號的無刷直流電機，無需PWM控制器IC。與此同時，其各種內置保護電路［3］還減少了外圍電路。此外，采用小型表面貼裝封裝HSSOP31也有助于縮小電機控制電路板的尺寸和高度。
應用：
家電設備的無刷直流電機
風扇電機（空調、空氣凈化器、換氣扇和吊扇等）
泵
特性：
高壓：供電電壓（VBB）＝600V
低損耗：額定輸出飽和電壓（VCE（sat））＝2.0V（典型值）@IC＝0.5A
FRD正向電壓（VF）＝1.5V（典型值）@IF＝0.5A
小巧纖薄的HSSOP31封裝：17.5mm×11.9mm（典型值），t＝2.2mm（最大值）

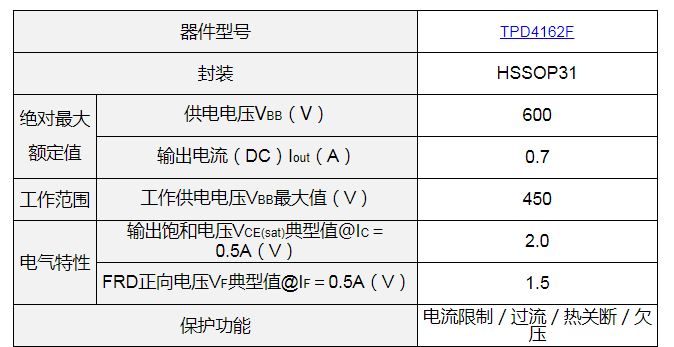

主要規格：
（@Ta＝25℃）
注釋：
［1］ 截至2020年5月，東芝測量。（測試條件：VBB＝280V、VCC＝15V、VSP＝4V、fs＝20kHz、Ta＝25℃、Pin＝40W，無風扇、無散熱器）
［2］ PWM電路、3相解碼電路、電平位移高側驅動電路、低側驅動電路
［3］ 電流限制、過流保護電路、熱關斷電路、欠壓保護電路
TPD4162F產品示意圖
TPD4162F采用新工藝制造，與東芝當前的IPD產品TPD4152F相比可降低功率損耗約10%［1］。這有助于為集成該器件的設備降低總體功率損耗。
TPD4162F具有各種控制電路［2］、輸出級安裝了IGBT和FRD。其支持從霍爾傳感器或者霍爾IC直接驅動帶方波輸入信號的無刷直流電機，無需PWM控制器IC。與此同時，其各種內置保護電路［3］還減少了外圍電路。此外，采用小型表面貼裝封裝HSSOP31也有助于縮小電機控制電路板的尺寸和高度。
應用：
家電設備的無刷直流電機
風扇電機（空調、空氣凈化器、換氣扇和吊扇等）
泵
特性：
高壓：供電電壓（VBB）＝600V
低損耗：額定輸出飽和電壓（VCE（sat））＝2.0V（典型值）@IC＝0.5A
FRD正向電壓（VF）＝1.5V（典型值）@IF＝0.5A
小巧纖薄的HSSOP31封裝：17.5mm×11.9mm（典型值），t＝2.2mm（最大值）
主要規格：
（@Ta＝25℃）
注釋：
［1］ 截至2020年5月，東芝測量。（測試條件：VBB＝280V、VCC＝15V、VSP＝4V、fs＝20kHz、Ta＝25℃、Pin＝40W，無風扇、無散熱器）
［2］ PWM電路、3相解碼電路、電平位移高側驅動電路、低側驅動電路
［3］ 電流限制、過流保護電路、熱關斷電路、欠壓保護電路
