USB-C：便攜式智能設備電力標準的演變
2020/6/16 13:27:20 點擊：
翻譯自——electronicspoint
USB-C充電已成為所有高級智能手機的充電標準，但在預算更優惠的機型上卻不是很多。但歐盟正在推進一項法規，強制所有便攜式智能設備使用USB-C作為電源和數據連接的標準。
雖然蘋果對此表示強烈反對(他們最喜歡的Lightning連接器，以及長期使用的標準、敏感的連接器)，但自從USB-C在2017年實施以來，很多人已經越來越習慣它了。對于我們這些剛剛從usb的前身Micro-USB升級到USB-C的人來說，我們可能會有點不適應。
然而，在當今世界，即使是最便宜的“傻瓜手機”也都配備了微型usb接口，這與為每種設備配備不同接口的糟糕時代相去甚遠。
事實上，統一使用USB-C是一個好主意。對于連接設備的小線纜來說，沒有“錯誤的上移方式”，而且它比老式的微型usb“一邊彎曲，另一邊扁平”的線纜更快、更安全，這種線纜如果被倒置，可能會對設備造成損壞。
為了不同而不同?
我的一個朋友現在使用的是索尼2007年的CyberShot，因為他們的智能手機需要修理。充電器上的連接器有兩個脆弱的塑料彈起部分，如果插銷能正常工作，這是百分之百必不可少的。由于年齡的關系，它需要用松緊帶固定住。
我的另一個朋友，無可否認是一個極端的盧德派分子，不得不接受這樣一個事實，那就是他們的新電話盒里的USB線就是充電器，而剩下的充電器是由他們自己找到的USB接口或插頭組成的。雖然這是一個極端的例子，但我覺得有必要指出，有些人對技術知之甚少。
一個極端到另一個極端
另一方面，有傳言稱，歐盟新法律可能會禁止免費充電器與新手機捆綁銷售。盡管我們已經習慣了給手機配備充電器，不管是新的還是用過的，但通常，新手機附帶的“免費”充電器是制造商展示一些新技術的平臺，比如快充技術。
也許那些提出這些想法的人都做過噩夢，夢到過去每個手機都有不同的充電器。有多少次你的USB充電線壞了，讓你不得不去找抽屜里的下一條充電線?
充電器已經歷了多次演變
當然，所有這些都源于移動電話的出現。最初，這些手機中有很多都是“車載手機”，電池的大小至少相當于現代筆記本電腦(但重量是其八倍甚至更多)。我媽媽就有一臺，我敢肯定，手機的末端是一根卷曲的線纜，看起來就像一部固定電話(手機的“內臟”和電池都放在“行李箱”的位置)。
手機的歷史非常復雜;幾乎每款新手機都有自己的充電器和插頭設計，本質上，手機公司希望消費者在購買新手機時必須購買充電器，即使是公司最新的產品系列，也很容易擁有獨特的連接器形狀。
手機經常會出現塑料碎片脫落、彈簧失去彈性、連接脆弱等問題，這些問題會告訴手機連接的是“正品”品牌的充電器，很快就會損壞。
再加上各種各樣的第三方制造商生產的售后手機充電器，這個時候你的痛苦就開始了，這能讓每家至少有一個抽屜裝滿電纜和舊手機。
事實上，使USB Type-C達到歐盟標準的驅動源于其2014年無線電設備指令，該指令鼓勵USB Type-C成為標準，但沒有強制性。當時，歐盟希望將USB-C當作其邊界通用充電標準，應有的地位。制造商繼續提供不同的結果，一些制造商在高端型號上采用USB-C，但在低端型號上保持微型USB充電。
為了確保USB-C成為標準，而不僅僅是制造商的選擇，歐盟為此草擬了立法。結果將導致每部手機(無論是高級手機還是超低價手機)都必須采用USB-C技術。
OEM對此并不買賬
歐盟為此必須起草法律也是有原因的，OEM拒絕自行采用USB-C充電。為什么會這樣呢?很大一部分涉及成本問題。與USB-C相比，制造商在micro-USB充電上的花費更少，而USB-C則要求更高和更高的充電標準要求每部手機要比舊的micro-USB標準更多的錢。防水防塵性能也是如此。去年，一加公司在中表示，一加公司仍未對其IP評級給予IP等級，因為“防水等級要花錢 ”。這本身就是一些公司一直堅持采用USB-C的原因：他們不想花更多的錢進行充電認證。
增加成本對于OEM廠商來說是個頭疼的問題，但是普遍采用USB-C可以減輕消費者的困擾。首先，由于所有電話都有一種充電標準，消費者將能夠使用任何朋友，親戚或同事的充電線。接下來，采用USB-C的OEM可以為手機充電更快。眾所周知，USB-C的充電速度要比微型USB快，這可以在更短的時間內為電話用戶提供更多的電池電量。
最后但并非最不重要的一點是，更多手機將可以使用電池組。三星等較大的Android OEM制造商正在為其智能手機制造電池組配件，但其電池組可用于任何支持USB-C的智能手機。更具預算友好性的型號將允許買家在旅途中使用電池組，從而待機時間更長。
沒有財務資源來為其手機制造配件的較小的OEM則不必這樣做;他們可以依靠較大的OEM來制造配件，但可以使用手機。對于稍高的成本，較小的Android播放器可以幫自己一個忙。
這些好處都是OEM采納USB-C的好理由。
這不僅僅是老式手機的問題
在某種程度上，所有不同的充電器背后的驅動力是貪婪——尤其是當制造商每隔一年更換他們的充電器時。然而，出現這些不同充電器的最大原因是當時人們對圍繞移動設備的知識產權的“傳統”態度。
在一個移動電話和數字設備日益普及的時代，我們在專利法庭上面臨著一個接一個的案件。你們有些人可能還記得蘋果(Apple)和三星(Samsung)與oblong觸摸屏(即“滑動打開”智能手機)展開的曠日持久的較量。這確保當今年輕工程師必須了解這個時代，這樣他們才能避免在未來重蹈覆轍。
第一次整合嘗試

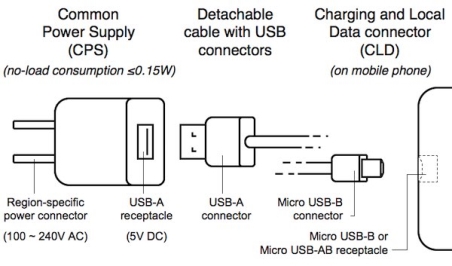

2009年，歐盟在統一移動設備的充電規格方面做了第一次重大嘗試。選擇了USB標準，以及人們熟悉的用于電話端的微型USB連接器。
從那時起，幾乎所有的移動設備都采用了USB2標準，即待機功率≤0.15 W的100V/240V交流電源輸出5V直流。
GSM協會和6個最大的移動電話制造商在2009年簽署了協議，直到幾年前，這是移動設備的通常標準。然而，USB-C在許多方面優于Micro-USB，在過去的幾年里，新的設備幾乎都是USB-C而不是Micro-USB。
那么，遷移到USB-C肯定會順利嗎?
蘋果公司在2015年首次向世界展示了12英寸MacBook的USB-C接口，從那時起，它就越來越強大。USB-C比Micro-USB有很多吸引人的好處:
最高電量可達18W，可在一小時內從0%-80%快速為手機充電
最大容量是100W，可以給筆記本電腦充電
可以通過兩種方式傳輸能量——所以你的手機可以為平板電腦或筆記本電腦充電
通過USB 3.1線纜傳輸的數據速度可達10Gbps，是運行USB 3.0協議的USB- C連接器的兩倍(雖然與Micro-USB的480 Mbps相比，兩者仍然非常快)，足以支持視頻傳輸。
這有什么大驚小怪的呢?首先，蘋果仍在努力推動iphone的in-house Lightning接口。要想用USB-C為iPhone快速充電，你必須花錢買一個特殊的充電器和線纜。從本質上說，就知識產權而言，他們仍然停留在過去十年。
成本誰來買單？
歐盟新標準將要求所有全球OEM都要采用USB-C，無論是OEM還是買方都要付出一定的成本。OEM可能不希望加量不加價這種慷慨的做法。
這意味著在不久的將來消費者要為他們的手機支付比過去更高的價格。較大的Android OEM廠商已經因為USB-C而在智能手機價格中增加了成本，但將USB-C留在入門級手機中一直是銷售它們的關鍵：價格越低，越容易銷售。隨著歐盟法律的出臺，OEM廠商將不得不承擔一定的成本，而當他們可以為每部手機收取如此多的額外費用時，他們將不會從利潤中脫穎而出。沒有OEM這么慷慨。
結論
無論他們的新設備是否有充電器，消費者從現在開始將會得到USB-C的所有配件，所以作為設計師和工程師，我們可以假設人們將會在他們的家里有充電插頭和傳輸線。因此，我們應該研究USB-C的一些令人興奮的功能，并開始將它們構建到我們的設計中。
這里有些事情我們仍然期望:
車載USB-C或車載音頻USB-C連接器
內置USB-C的高保真音響
USB-C視頻應用，特別是USB 3.1
設備間的傳輸線——隨著藍牙和NFC的出現，這些傳輸線已經過時，但是USB-C提供的速度為它們的回歸提供了保障
為你的手機或其他便攜式設備充電的應用程序
人們普遍認為該法律草案將成為歐盟理事會批準的立法。這是朝著技術進步和消費者便利的方向邁出的正確一步，但是OEM對此可能不會太高興。消費者也將為此付出代價，但至少他們不必再忍受兩種競爭性的收費標準了。在這方面，花點錢也是值得的。
可以肯定的是，在未來我們會在各個地方使用這些連接器，如果能看到它們充分發揮它們的潛力，那將是一件很棒的事情，所以請走出去，設計一些實用有趣的東西。
