ADI(美國) AD9251 2通道、14位、80/60/40/20MSPS ADC標準模數轉換器AD9251

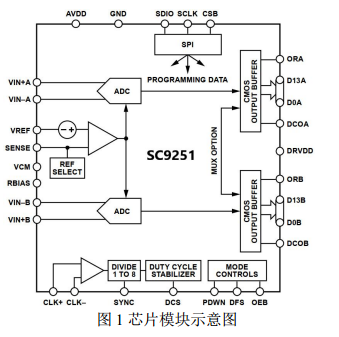

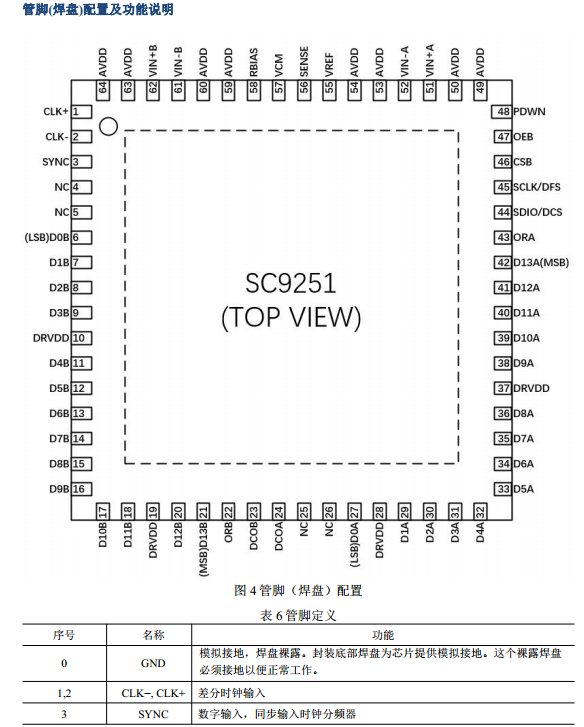

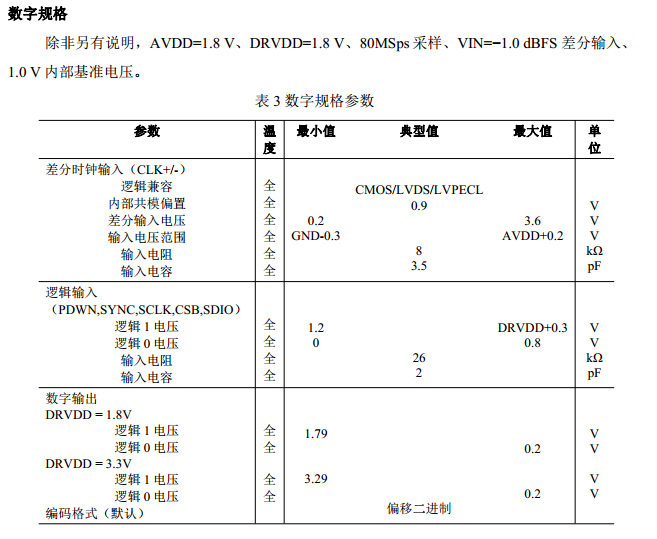

SC9251(可以替換)是一款單芯片、雙通道、14位、20MSPS/40MSPS/65MSPS/80MSPS模數轉換器(ADC),采用 1.8V電源供電,內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構,內置輸出糾錯邏輯,在 80 MSPS數據速率時可提供 14位精度,并保證在整個工作溫度范圍內無失碼。該 ADC內置多種功能特性,可使器件的靈活性達到最佳、系統成本最低,例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼,以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器(DCS)用來補償較大的時鐘占空比波動,同時保持出色的 ADC總體性能。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC通道均有一個數據輸出時鐘(DCO),用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V和 3.3V兩種 CMOS電平,輸出數據可以在單條輸出總線上多路復用。SC9251采用符合 RoHS標準的 64引腳的 QFN封裝。
應用信息
電源和接地建議
建議使用兩個獨立的電源為 SC9251 供電:一個用于模擬端 AVDD,一個用于數字輸出端DRVDD。對于 AVDD和 DRVDD,應使用多個不同的去耦電容以支持高頻和低頻。去耦電容應放置在接近 PCB 入口點和接近器件引腳的位置,并盡可能縮短走線長度。SC9251 僅需要一個PCB接地層。對 PCB模擬、數字和時鐘模塊進行合理的去耦和巧妙的分隔,可以輕松獲得最佳的性能。
裸露焊盤散熱塊建議
為獲得最佳的電氣性能和熱性能,必須將 ADC底部的裸露焊盤連接至模擬地 AGND。PCB上裸露的連續銅平面應與 SC9251的裸露焊盤匹配。銅平面上應有多個通孔,以便獲得盡可能低的熱阻路徑以通過 PCB底部進行散熱。應當填充或堵塞這些通孔,防止通孔滲錫而影響連接性能。為了最大化地實現 ADC與 PCB之間的覆蓋與連接,應在 PCB上覆蓋一個絲印層,以便將 PCB上的連續平面劃分為多個均等的部分。這樣,在回流焊過程中,可在 ADC與 PCB之間提供多個連接點。而一個連續的、無分割的平面則僅可保證在 ADC與 PCB之間有一個連接點。
VCM
VCM引腳應通過一個 0.1uF電容去耦至地。
RBIAS
SC9251要求用戶將一 10 kΩ電阻置于 RBIAS引腳與地之間。該電阻用來設置 ADC內核的主基準電流,該電阻容差至少為 1%。
基準電壓源去耦
VREF引腳應通過外部一個低 ESR 0.1uF陶瓷電容和一個低 ESR 1.0uF電容的并聯去耦至地。
SPI端口
當需要轉換器充分發揮其全動態性能時,應禁用 SPI端口。通常 SCLK 信號、CSB 信號和SDIO信號與 ADC時鐘是異步的,因此,這些信號中的噪聲會降低轉換器性能。如果其它器件使用板上 SPI總線,則可能需要在該總線與 SC9251之間連接緩沖器,以防止這些信號在關鍵的采樣周期內,在轉換器的輸入端發生變化。
