品名：三相有感芯片
型號：A4931/GC4931
封裝： 28-contact QFN
電壓（V）：8-24V
最大電流（mA）：6
工作溫度(℃)：–20 to 105oC

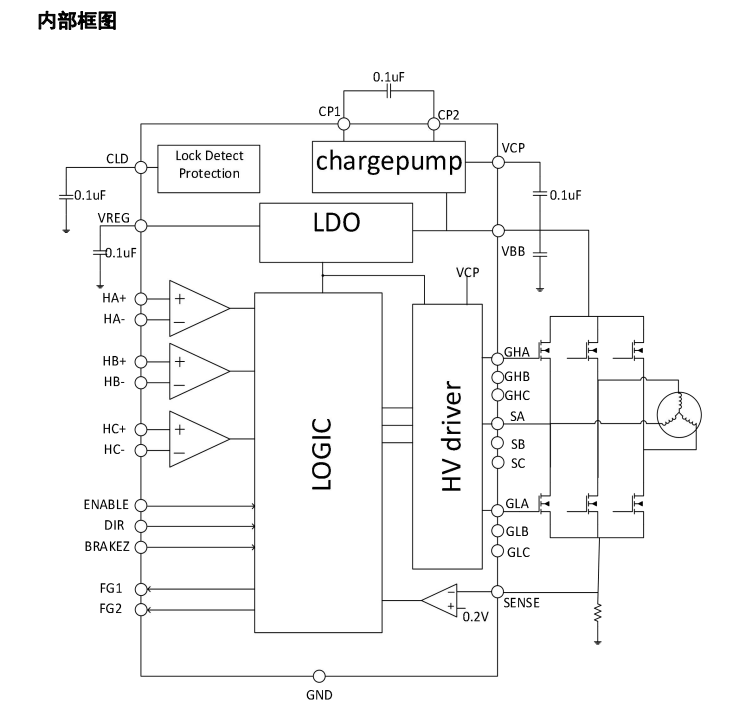

A4931/GC49331是一個完整的三相無刷直流電機預驅動器。該裝置能夠驅動范圍廣泛的N通道功率MOSFET，并能支持高達30 V的電機電源電壓。 n邏輯由在120°處間隔的三個霍爾元件輸入來決定.其他功能包括固定關閉時間脈寬調制(Pwm)電流控制，以限制涌流，鎖定轉子產品。 具有延時可調、熱關機、過電壓監測、同步整流等功能。內部同步整流通過打開合適的MOSFET降低功耗 在電流衰減過程中，用低RDS(ON)MOSFET短路體二極管。過電壓保護禁止同步整流時，電機泵電源電壓超過過電壓。 電流再循環過程中的TAGE閾值。

驅動6N通道MOSFET

同步整流用于低功耗

內部超大型集成電路和熱關機電路

霍爾元件輸入

PWM限流

死區保護

F G輸出

待機模式

鎖定檢測保護

過電壓保護

我司是GC4931代理商，可以提供技術支持。

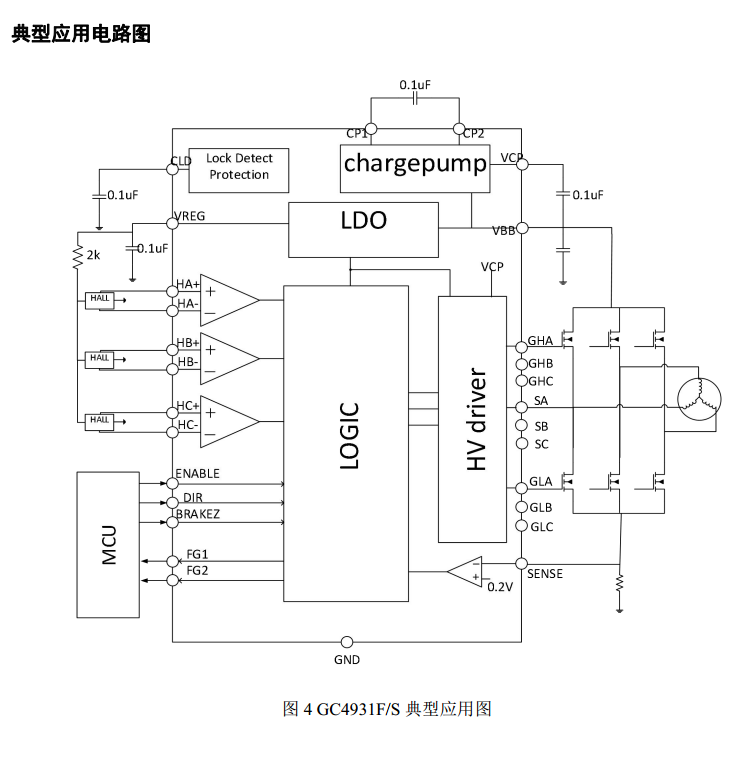

GC4931F/S 是一款三相無刷直流電機預驅動芯片。 芯片可以驅動N型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍爾信號對應，可以用來監測轉動速度。
芯片工作溫度從-20~105℃。
封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
GC4931F 工作電壓低至 4.7V，GC4931S
最低工作電壓在 7V.
