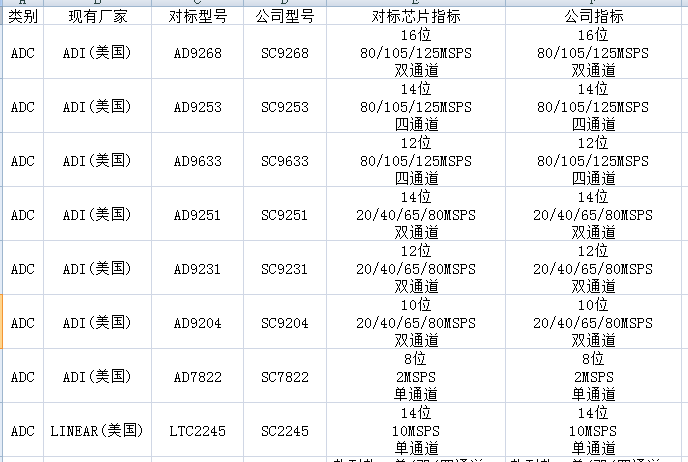

SC2245 是一款 14 位 10Msps 低功耗 3V 模擬電源供電，3V 數字電源供電的模數轉換器，專為數字化高頻寬動態范圍信號而設計。SC2245 非常適合要求苛刻的成像和通信應用，其交流性能，包括 77dB 信噪比和 82dB 無雜散動態范圍，用于遠遠超過奈奎斯特頻率的信號。直流規格包括±1LSB INL（典型值），±0.25LSB DNL（典型值）和無漏失碼。轉換噪聲很低，僅為0.98LSBRMS。一個單獨的輸出電源使輸出能驅動 0.5V 至 3.6V 邏輯電路.一個單端 CLK 輸入負責控制轉換器運作。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。

SC7822 為高速、單通道、微處理器兼容型、8 位模數轉換器（ADC），最大吞吐量為 2MSPS。三款器件都內置一個 2.5V（2%容差）片內基準電壓源、一個采樣保持放大器、一個 8 位半快速型（half-flash）ADC 和一個高速并行接口，可采用 3V±10%和 5V±10%單電源供電。SC7822 將轉換啟動與關斷功能結合在一個引腳上，即 CONVST 引腳，這樣便可實現在一次轉換結束時自動關斷的獨特省電模式。當轉換結束，即 EOC（轉換結束）信號變為高電平后，會對 CONVST 引腳上的邏輯電平進行采樣。如果它在該點為邏輯低電平，則 ADC 關斷。 SC7822還具有單獨的關斷引腳。利用該并行接口，可方便地與微處理器和 DSP 進行接口。這些器件僅使用地址解碼邏輯，因此很容易實現到微處理器地址空間的映射。利用 EOC 脈沖，這些 ADC 可以分別獨立工作。SC7822 采用 20 引腳超薄緊縮小型封TSSOP）。

SC9204 是一款單芯片、雙通道、10 位、20MSPS/40MSPS/65MSPS/80MSPS 模數轉換器（ADC），采用 1.8V 電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS 數據速率時可提供 14 位精度，并保證在整個工作溫度范圍內無失碼。該 ADC 內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC 通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V 和 3.3V 兩種 CMOS 電平，輸出數據可以在單條輸出總線上多路復用。SC9204 采用符合 RoHS 標準的 64 引腳的 QFN 封裝。

SC9251是一款單芯片、雙通道、14位、20MSPS/40MSPS/65MSPS/80MSPS模數轉換器（ADC），采用 1.8V電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS數據速率時可提供 14位精度，并保證在整個工作溫度范圍內無失碼。該 ADC內置多種功能特性，可使器件的靈活性達到、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器(DCS)用來補償較大
的時鐘占空比波動，同時保持出色的 ADC總體性能。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V和 3.3V兩種 CMOS電平，輸出數據可以在單條輸出總線上多路復用。SC9251采用符合 RoHS標準的 64引腳的 QFN封裝。

SC9253 是一款 4 通道、14 位、80MSPS/100MSPS/110MSPS 模數轉換器(ADC)，內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性而設計。該產品的轉換速率最高可達110MSPS，具有杰出的動態性能與低功耗特性。該 ADC 采用 1.8V 單電源供電以及 LVPECL/CMOS/LVDS 兼容型采樣速率時鐘信號， 以便充分發揮其工作性能。對于大多數應用來說，無需外部基準電源源或驅動器件。為獲得合適的 LVDS 串行數據速率，該 ADC 會自動倍乘采樣速率時鐘。它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據， 以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。 它還支持各通道單獨進入省電狀態；禁用所有通道時，典型功耗低于 2mW。SC9253 采用符合 Rohs 標準的 48 引腳的 QFN 封裝。額定溫度范圍為-40℃至+85℃工業溫度范圍。

SC9268 是一款雙通道 16 位，最高轉換速度 125MSps，基于流水線架構的模數轉換器（ADC），內部集成了時鐘緩沖、基準電壓源、輸入采樣保持等功能模塊，實現對模擬輸入高速高精度模數轉換。并集成了獨特的數字校準算法，在不影響功耗的前提下，有效提升ADC動態特性。輸出為 1.8V 全并行 CMOS 電平，采用三線制 SPI 串行接口實現內部寄存器的讀寫操作。SC9268 采用 64 腳 QFN 封裝， 額定溫度范圍-40℃至 85℃工業溫度范圍。

SCOPA350 系列軌至軌 CMOS 運算放大器針對低電壓單電源運行進行了優化。軌至軌輸入和輸出、 低噪聲(5nV/√Hz) 和高速運行 (38MHz, 22V/μs) 使得運算放大
器非常適合驅動模數 (A/D) 轉換器。而且也適用于手機功率放大器 (PA) 控制環路和視頻處理（75Ω 驅動能力）以及音頻和通用 應用。單通道、雙通道和四通道版本具有完全相同的規格，可最大程度地提高設計靈活性。SCOPA350 系列運行在一個低至 2.5V 的單電源上，輸入共模電壓范圍介于接地電壓以下 300mV 至正電以上 300mV 之間。10kΩ 負載時，輸出電壓可以擺動到電源軌的 10mV 以內。雙通道和四通道設計具有完全獨立的電路，可將串擾降到最低并徹底消除相互作用。
單通道 (SCOPA350) 和雙通道 (SCOPA2350) 采用微型 MSOP-8 表面貼裝、SO-8 表面貼裝和 DIP-8 封裝。四通道 (SCOPA4350) 封裝采用節省空間的 SSOP-16 表面貼裝和 SO-14 表面貼裝。所有版本的額定溫度范圍為-40°C 至 85°C，工作溫度范圍為 -55°C 至 150°C
