SC9251是一款單芯片、雙通道、14位、20MSPS/40MSPS/65MSPS/80MSPS模數轉換器（ADC），采用 1.8V電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS數據速率時可提供 14位精度，并保證在整個工作溫度范圍內無失碼。該 ADC內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器(DCS)用來補償較大的時鐘占空比波動，同時保持出色的 ADC總體性能。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V和 3.3V兩種 CMOS電平，輸出數據可以在單條輸出總線上多路復用。SC9251采用符合 RoHS標準的 64引腳的 QFN封裝。

主要性能
? 1.8V電源供電
? 1.8V至 3.3V輸出電源
? 低功耗：
每個通道 33mW (20MSPS)
每個通道 73mW (80MSPS)
? 信噪比(SNR)：
74.3dBFS（9.7MHz輸入）
70.5dBFS（200MHz輸入）
? 無雜散動態范圍（SFDR）：
89dBc（9.7MHz輸入）
78dBc（200MHz輸入）
? 微分非線性(DNL)：±0.75LSB(典型值)
? 片內基準電壓源和采樣保持電路
? 完全兼容 ADI的 AD9251
? QFN-64封裝 9mm×9mm
應用場合
? 通信
? 分集無線電系統
? 多模式數字接收器? I/Q 解調系統
? 智能天線系統
? 電池供電儀表
? 手持式示波器
? 便攜式醫療成像
? 超聲
? 雷達/LIDAR

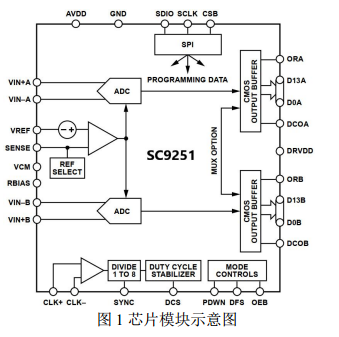

? 功能模塊示意圖：典型應用電路
SC9251輸入信號、輸入時鐘、外部直流引腳等外圍器件的典型應用電路如下。
模擬輸入網絡
ADC的最佳性能是通過差分驅動模擬輸入來實現的。對于低于~10 MHz的基帶應用，信噪比是一個關鍵參數，建議采用差動變壓器耦合的輸入配置(見圖 12)，為了偏置模擬輸入，VCM電壓可以連接到變壓器二次繞組的中心抽頭。在第二奈奎斯特區及以上的輸入頻率下，大多數放大器的噪聲性能不足以達到 SC9251的真實信噪比性能。對于大于~10MHz的應用，信噪比是一個關鍵參數，建議采用差分雙巴倫耦合作為輸入配置（見圖 11）。不建議單端驅動 SC9251輸入。在任何配置中，并聯電容器 C的值取決于輸入頻率和源阻抗，可能需要減小或移除。表 7顯示了設置 RC網絡的建議值。但是，這些值取決于輸入信號，應僅用作啟動指南。
