產品概況

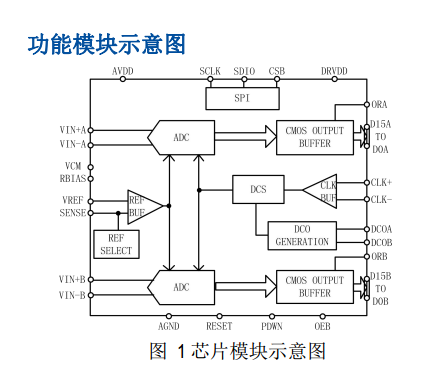

SC9268 是一款雙通道 16 位,最高轉換速度 125MSps,基于流水線架構的模數轉換器(ADC),內部集成了時鐘緩沖、基準電壓源、輸入采樣保持等功能模塊,實現對模擬輸入高速高精度模數轉換。并集成了獨特的數字校準算法,在不影響功耗的前提下,有效提升ADC動態特性。輸出為 1.8V 全并行 CMOS 電平,采用三線制 SPI 串行接口實現內部寄存器的讀寫操作。SC9268 采用 64 腳 QFN 封裝, 額定溫度范圍-40℃至 85℃工業溫度范圍。

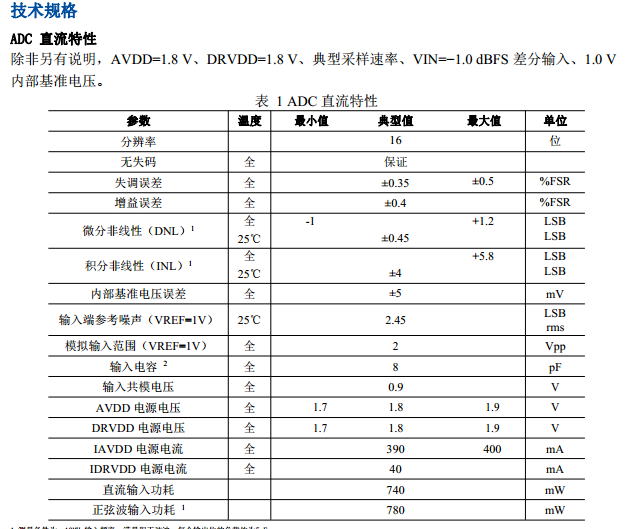

主要性能
? 1.8V模擬電源供電
? 1.8V CMOS輸出供電
? 低功耗:750mW(125MSps)

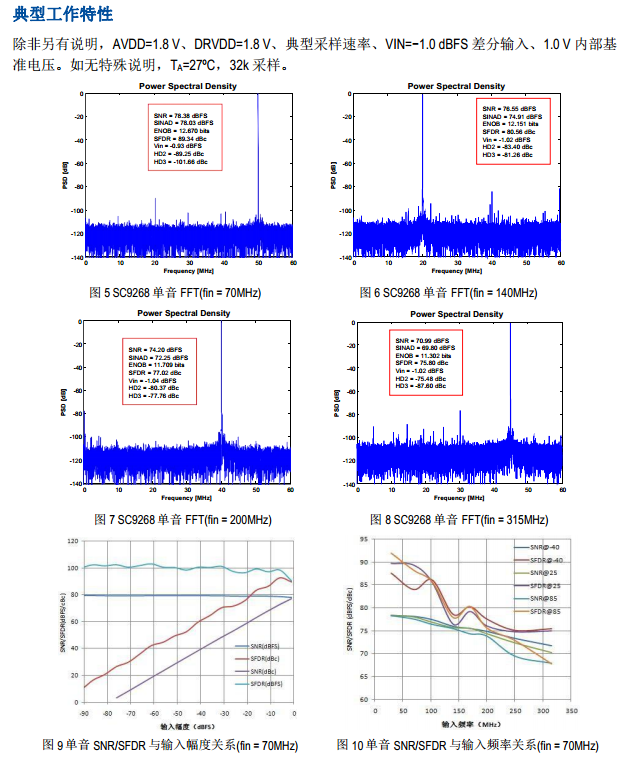

? 信噪比(SNR) : 78dBFS(70MHz, 125MSps)
? 無雜散動態范圍(SFDR) : 88dBc(70MHz,
125MSps)
? 中頻采樣頻率達 400MHz以上
? 小信號輸入噪聲: -154.0dBm/Hz(200Ω輸入阻
抗,70MHz,125MSps)
? 可編程 ADC內部基準電壓源
? 集成 ADC采樣保持輸入
? 靈活的模擬輸入范圍:1Vpp至 2Vpp
? 差分模擬輸入 650MHz帶寬
? ADC時鐘占空比穩定器
? 串行端口控制
? QFN-64封裝 9mm x 9mm
應用場合
? 通信
? 分集無線電系統
? 多模式數字接收器(3G)
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
? I/Q解調系統
? 智能天線系統
? 通用軟件無線電
? 寬帶數據應用
? 超聲設備
串行端口接口(SPI)

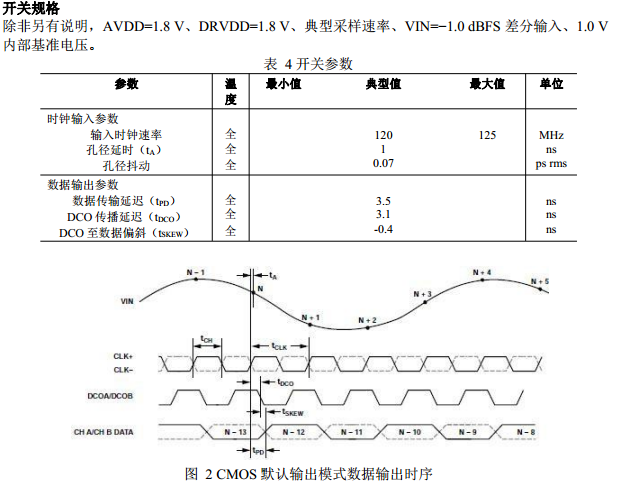

SC9268串行端口接口(SPI)允許用戶利用配置 ADC 內部相應功能寄存器,以滿足特定功能和操作的需要。通過串行端口,可訪問地址空間、對地址空間進行讀寫。該 ADC的 SPI由三部分組成:SCLK引腳、SDIO引腳和 CSB引腳。SCLK(串行時鐘)引腳用于同步 ADC的讀出和寫入數據;SDIO(串行數據輸入/輸出)雙功能引腳允許將數據發送至內部寄存器或從寄存器中讀出數據;CSB(片選信號)引腳是低電平有效控制引腳,它能夠使能或者禁用讀寫周期。時序要求。
