德州儀器推出新型降壓-升壓電池充電器，實現更大功率密度、通用及快速充電
2020/7/6 10:15:50 點擊：
摘要：德州儀器推出業界更小的集成高效充電器，幫助工程師將電池待機時間延長至少五倍
2020年6月30日，德州儀器（TI）推出了業界更小的降壓-升壓電池充電器集成電路，其集成了功率路徑管理，以實現更大功率密度、通用及快速充電，充電效率高達97％。BQ25790和BQ25792支持小型個人電子產品、便攜式醫療設備和樓宇自動化應用中的USB Type-C?和USB Power Delivery（PD）端口高效充電，并能將靜態待機電流降低10倍。
在有線、無線或移動適配器中提供快速充電
BQ25790和BQ25792提供了一節電池到四節電池充電的靈活性，同時兼容USB Type-C和USB PD輸入標準，在整個輸入電壓范圍（3.6 V至24 V）內充電電流可達5 A。充電器集成的雙輸入選擇器支持包括無線、USB、筒狀插孔和太陽能充電在內的多類電源，同時提供快速充電——30 W時效率高達97％。

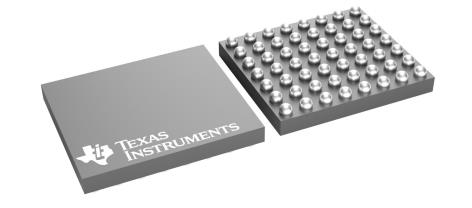

BQ25790

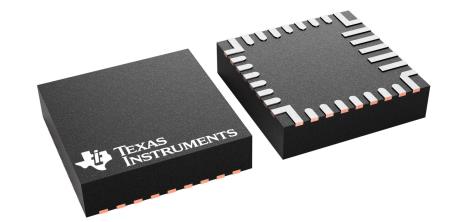

BQ25792
通用充電使得便攜式醫療設備，諸如血壓計和低功率持續氣道正壓通氣（CPAP）機器等，能夠通過車載適配器或USB-PD適配器進行充電，為便攜式醫療設備帶來了更高的靈活性和便利性。通過對充電IC的正向和反向的雙向操作可支持移動（OTG）充電。欲了解詳細信息，請閱讀文章“通用快速充電是電池充電應用的未來趨勢。”
設計更小、功率更高的應用，功率密度提高50%
充電器可提供155 mW/mm2（100 W/in2）的功率密度，高于市場約兩倍。新型降壓-升壓型充電器可幫助工程師減小解決方案尺寸和物料清單（BOM），是TI首個完全集成下述組件的器件：開關金屬氧化物半導體場效應晶體管（MOSFET）、充電路徑管理FET、輸入電流和充電電流檢測電路和雙輸入選擇驅動器。組件數量的減少對于諸如智能揚聲器之類的應用頗有價值；而且，隨著市場采用率的提高，這些應用產品的尺寸和成本不斷縮小。
欲了解詳細信息，請閱讀文章“通過降壓-升壓充電和USB Type-C PD技術更大程度地提高功率密度。”
通過低功耗更大限度延長電池運行時間
BQ25790和BQ25792是TI首款靜態電流低于1 μA的多電芯的降壓-升壓電池充電器。通過運輸模式和關機功能將靜態電流降低多達十倍，所提供的電池待機時間比市場高至少五倍。結合極低的8mΩ電池FET電阻，工程師可進一步延長電池運行時間。
例如，當主要電源切換到電池組時，可保證通常依賴于交流電源供電的視頻門鈴正常運行。TI的充電器通過散熱幫助減少功耗，從而使視頻門鈴的電池續航時間更長。
封裝、供貨情況
BQ25790采用2.9mm x 3.3mm、56引腳WCSP封裝，現在可從TI及其授權經銷商處購買。BQ25792采用4mm x 4mm、29引腳QFN封裝，現在可從TI和授權經銷商處購買。
電源管理行業的前沿趨勢
1. 提高功率密度，降低系統成本，實現更多系統功能
2. 低EMI，減少對其他系統組件的干擾，簡化工程師的設計和鑒定流程
3. 低IQ，延長電池壽命與儲存時間、實現更多功能，延長系統使用壽命并降低系統成本
4. 低噪聲高精度，可簡化電源鏈
5. 隔離，在高壓和關鍵安全應用中實現更高工作電壓和更大可靠性
數十年來，德州儀器（ TI ）公司（ 納斯達克股票代碼：TXN ）一直在不斷取得進展。 我們是一家全球性的半導體公司，致力于設計、制造、測試和銷售模擬和嵌入式處理芯片。我們推出的近 80,000 多種產品可幫助約 100,000 名客戶高效地管理電源、準確地感應和傳輸數據并在其設計中提供核心控制或處理，從而進入工業、汽車、個人電子產品、通信設備和企業系統等市場。
2020年6月30日，德州儀器（TI）推出了業界更小的降壓-升壓電池充電器集成電路，其集成了功率路徑管理，以實現更大功率密度、通用及快速充電，充電效率高達97％。BQ25790和BQ25792支持小型個人電子產品、便攜式醫療設備和樓宇自動化應用中的USB Type-C?和USB Power Delivery（PD）端口高效充電，并能將靜態待機電流降低10倍。
在有線、無線或移動適配器中提供快速充電
BQ25790和BQ25792提供了一節電池到四節電池充電的靈活性，同時兼容USB Type-C和USB PD輸入標準，在整個輸入電壓范圍（3.6 V至24 V）內充電電流可達5 A。充電器集成的雙輸入選擇器支持包括無線、USB、筒狀插孔和太陽能充電在內的多類電源，同時提供快速充電——30 W時效率高達97％。
BQ25790
BQ25792
通用充電使得便攜式醫療設備，諸如血壓計和低功率持續氣道正壓通氣（CPAP）機器等，能夠通過車載適配器或USB-PD適配器進行充電，為便攜式醫療設備帶來了更高的靈活性和便利性。通過對充電IC的正向和反向的雙向操作可支持移動（OTG）充電。欲了解詳細信息，請閱讀文章“通用快速充電是電池充電應用的未來趨勢。”
設計更小、功率更高的應用，功率密度提高50%
充電器可提供155 mW/mm2（100 W/in2）的功率密度，高于市場約兩倍。新型降壓-升壓型充電器可幫助工程師減小解決方案尺寸和物料清單（BOM），是TI首個完全集成下述組件的器件：開關金屬氧化物半導體場效應晶體管（MOSFET）、充電路徑管理FET、輸入電流和充電電流檢測電路和雙輸入選擇驅動器。組件數量的減少對于諸如智能揚聲器之類的應用頗有價值；而且，隨著市場采用率的提高，這些應用產品的尺寸和成本不斷縮小。
欲了解詳細信息，請閱讀文章“通過降壓-升壓充電和USB Type-C PD技術更大程度地提高功率密度。”
通過低功耗更大限度延長電池運行時間
BQ25790和BQ25792是TI首款靜態電流低于1 μA的多電芯的降壓-升壓電池充電器。通過運輸模式和關機功能將靜態電流降低多達十倍，所提供的電池待機時間比市場高至少五倍。結合極低的8mΩ電池FET電阻，工程師可進一步延長電池運行時間。
例如，當主要電源切換到電池組時，可保證通常依賴于交流電源供電的視頻門鈴正常運行。TI的充電器通過散熱幫助減少功耗，從而使視頻門鈴的電池續航時間更長。
封裝、供貨情況
BQ25790采用2.9mm x 3.3mm、56引腳WCSP封裝，現在可從TI及其授權經銷商處購買。BQ25792采用4mm x 4mm、29引腳QFN封裝，現在可從TI和授權經銷商處購買。
電源管理行業的前沿趨勢
1. 提高功率密度，降低系統成本，實現更多系統功能
2. 低EMI，減少對其他系統組件的干擾，簡化工程師的設計和鑒定流程
3. 低IQ，延長電池壽命與儲存時間、實現更多功能，延長系統使用壽命并降低系統成本
4. 低噪聲高精度，可簡化電源鏈
5. 隔離，在高壓和關鍵安全應用中實現更高工作電壓和更大可靠性
數十年來，德州儀器（ TI ）公司（ 納斯達克股票代碼：TXN ）一直在不斷取得進展。 我們是一家全球性的半導體公司，致力于設計、制造、測試和銷售模擬和嵌入式處理芯片。我們推出的近 80,000 多種產品可幫助約 100,000 名客戶高效地管理電源、準確地感應和傳輸數據并在其設計中提供核心控制或處理，從而進入工業、汽車、個人電子產品、通信設備和企業系統等市場。
