ADC模數轉換AD9633BCPZ-80/AD9633BCPZ-105/AD9633BCPZ-125/AD9633BCPZRL7-80
ADI(美國)的ADC模數轉換AD9633BCPZ-80/AD9633BCPZ-105/AD9633BCPZ-125/AD9633BCPZRL7-80,國產對標型號SC9633.
產品概況
SC9633是一款4通道、12位、80MSps/100MSps/110MSps模數轉換器(ADC),內置采樣保持電路,專門針對低成本、低功耗、小尺寸和易用性而設計。該產品轉換速率最高可達110MSps,具有杰出的動態性能與低功耗特性。該ADC采用1.8V單電源供電以及LVPECL/CMOS/LVDS兼容型采樣速率時鐘信號,以便充分
發揮其工作性能。對于大多數應用來說,無需外部基準電源源或驅動器件。為獲得合適的LVDS串行數據速率,該ADC會自動倍乘采樣速率時鐘。它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據,以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。它還支
持各通道單獨進入省電狀態;禁用所有通道時,典型功耗低于2mW。SC9633采用符合Rohs標準的48引腳的QFN封裝。額定溫度范圍為-40℃至+85℃。

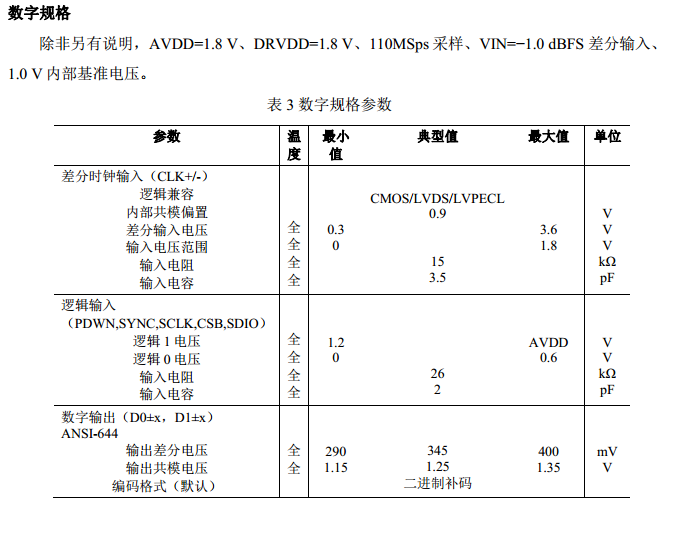

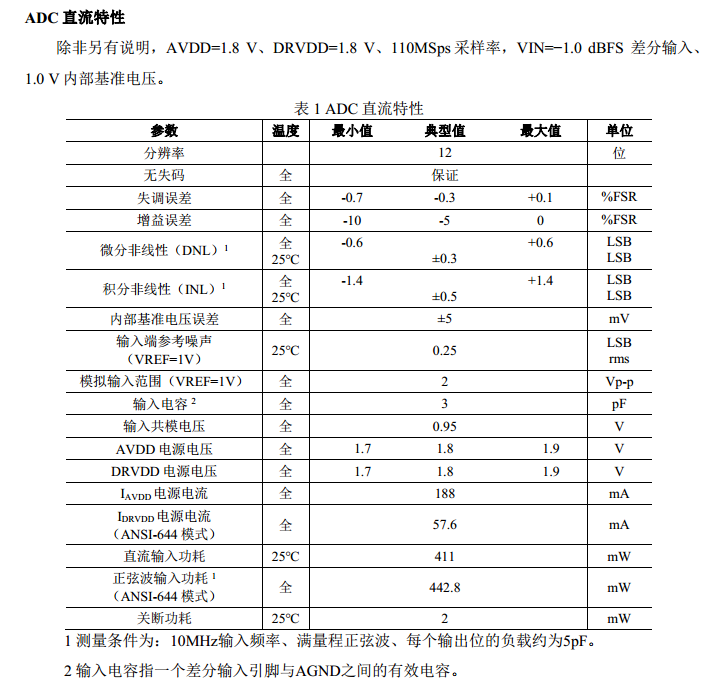

主要性能
? 1.8V 電源供電
? 低功耗:每通道 110mW(110MSps)

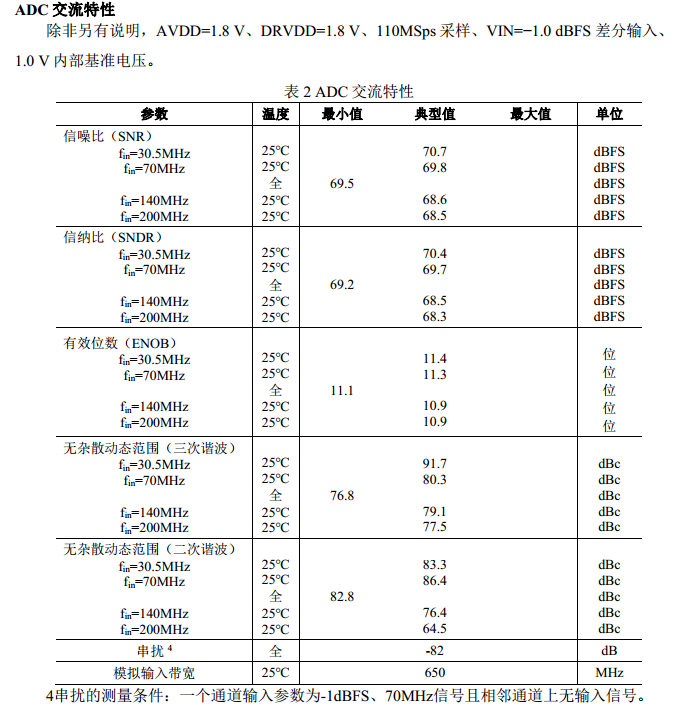

? 信噪比(SNR):71dB(至奈奎斯特頻率)
? 微分非線性(DNL):±0.3LSB(典型值)
? 積分非線性(INL):± 0.5LSB(典型值)
? 串行 LVDS
? 2VP-P 輸入電壓范圍
? 完全兼容 ADI 的 AD9633

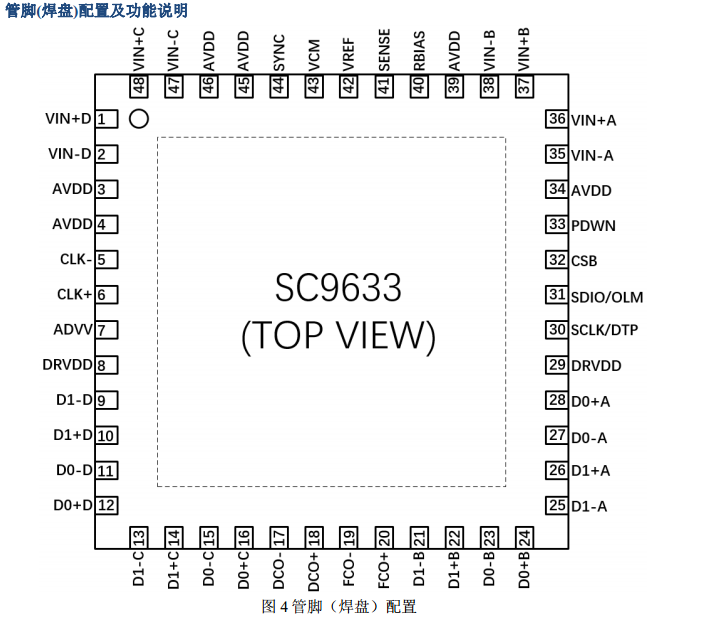

? QFN-48 封裝 7mm× 7mm
應用場合
? 醫療超聲
? 高速成像
? 正交射頻接收器
? 多元化射頻接收器
? 測試設備
? 功能模塊示意圖:

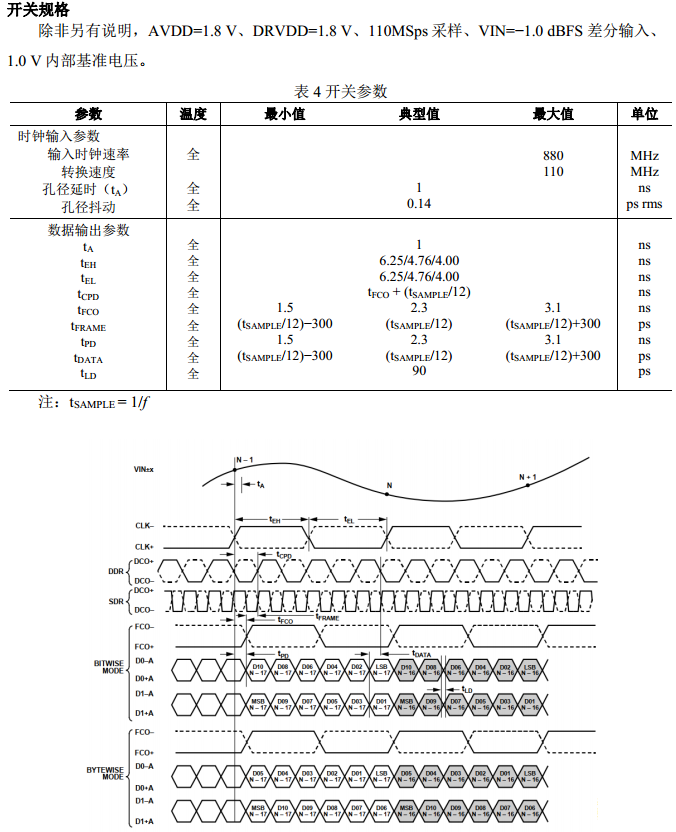

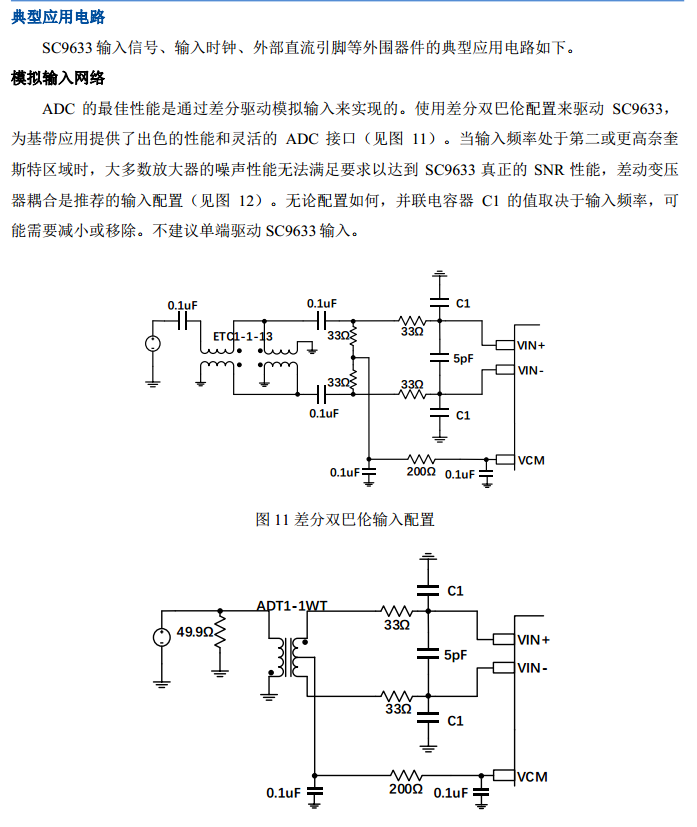

當使用 SPI 時,DCO 相位可以相對于一個數據周期以 60° 增量進行調整(相對于一個 DCO 周期為 30° )。這使用戶能夠根據需要優化系統定時裕度。如圖 2 所示,默認的 DCO± 輸出數據邊緣時序是相對于一個數據周期的 180° (相對于一個 DCO 周期為 90° )。在默認模式下,如圖 2 所示,MSB 位于數據輸出串行流中的第一個。這可以通過使用 SPI 來反轉,以便 LSB 在數據輸出串行流中處于第一位。有 12 個數字輸出測試模式選項可通過 SPI 啟動。這是驗證接收機捕獲和定時的一個有用功能。有關可用的輸出位排序選項,請參閱表 9。有些測試模式有兩個連續的單詞,可以根據所選的測試模式以各種方式交替。請注意,有些模式不符合數據格式選擇選項。此外,可以在 0x19、0x1A、0x1B 和 0x1C 寄存器地址中分配自定義用戶定義的測試模式。PN sequence short 產生偽隨機比特序列,其每隔 29?1 或 511 比特重復一次。關于 PN 序列及其生成方式的描述,請參見 ITU-T0.150(05/96)標準的第 5.1 節。初始值全部為 1s(初始值見表 10)。
輸出是 MSB first 格式的串行 PN9 序列的并行表示。第一個輸出字是 PN9 序列的前 14 位,采用MSB 對齊形式。PN sequence long 產生偽隨機比特序列,其每 223?1 或 8388607 比特重復一次。關于 PN 序列及其生成方式的描述,請參見 ITU-T0.150(05/96)標準的第 5.6 節。初始值全部為 1s(初始值見表10),SC9633 根據 ITU 標準反轉比特流。輸出是 MSB first 格式的串行 PN23 序列的并行表示。第一個輸出字是 PN23 序列的前 14 位,采用 MSB 對齊形式。
