小白必看：模數轉換器使用典型電路設計具體解析
2022/4/21 21:10:25 點擊：
模數轉化器即A/D轉化器，或簡稱ADC，一般是指一個將模仿信號轉變為數字信號的電子元件。一般的模數轉化器是將一個輸入電壓信號轉化為一個輸出的數字信號。本文介紹幾款模數轉化器芯片電路原理。
模數轉化器即A/D轉化器，或簡稱ADC，一般是指一個將模仿信號轉變為數字信號的電子元件。一般的模數轉化器是將一個輸入電壓信號轉化為一個輸出的數字信號。本文介紹幾款模數轉化器芯片電路原理。
1、AD9280
AD9280器材是一款單芯片、8位、32 MSPS模數轉化器（ADC），首要介紹了AD9280特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD9280介紹：
AD9280是一款單芯片、8位、32 MSPS模數轉化器（ADC），選用單電源供電，內置一個片內采樣堅持放大器和基準電壓源。它選用多級差分流水線架構，數據速率達32 MSPS，在整個作業溫度規模內確保無失碼。
AD9280特色：
與AD876-8引腳兼容
功耗：95 mW（3 V電源）
作業電壓規模：+2.7V至+5.5V
微分非線性（DNL）差錯：0.2 LSB
省電（休眠）形式
AD9280內部結構框圖：

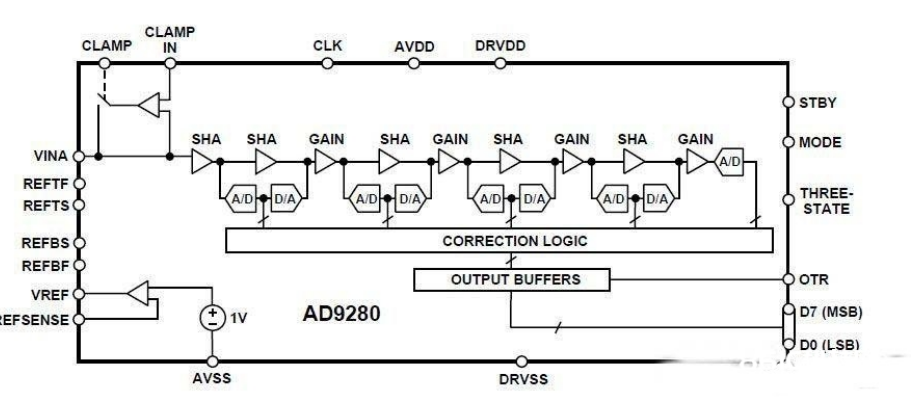

圖1 AD9280的內部結構框圖，展現了內部的構成
AD9280參閱規劃電路：

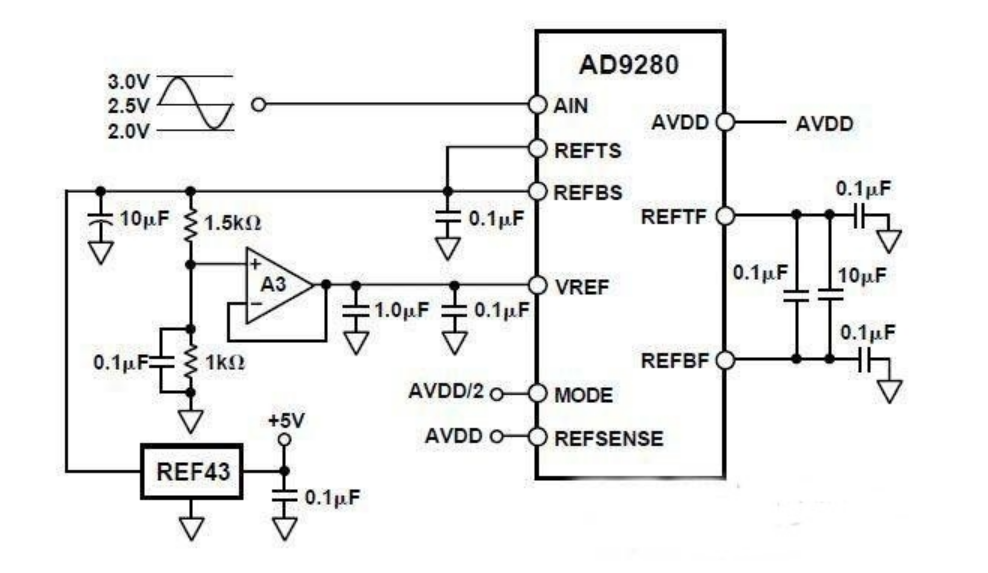

圖2 AD9280典型使用電路
2、AD7541
AD7541器材是一款低成本、高功能12位單芯片乘法數模轉化器，首要介紹了AD7541特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD7541介紹：
AD7541A是一款低成本、高功能12位單芯片乘法數模轉化器。該器材選用先進的低噪聲薄膜CMOS技能制作，并供給規范18引腳DIP和20引腳表貼兩種封裝。AD7541A與業界規范器材AD7541在功用和引腳上均相兼容，而且標準和功能都有所改善。此外，器材規劃得到改善，可確保不會產生閂鎖，因而無需輸出維護肖特基二極管。
AD7541特色：
AD7541的改善版別
完好的四象限乘法
12位線性度（端點）
一切器材均確保單調性
TTL/CMOS 兼容型
低成本
無需維護肖特基二極管
低邏輯輸入走漏
AD7541內部結構框圖：

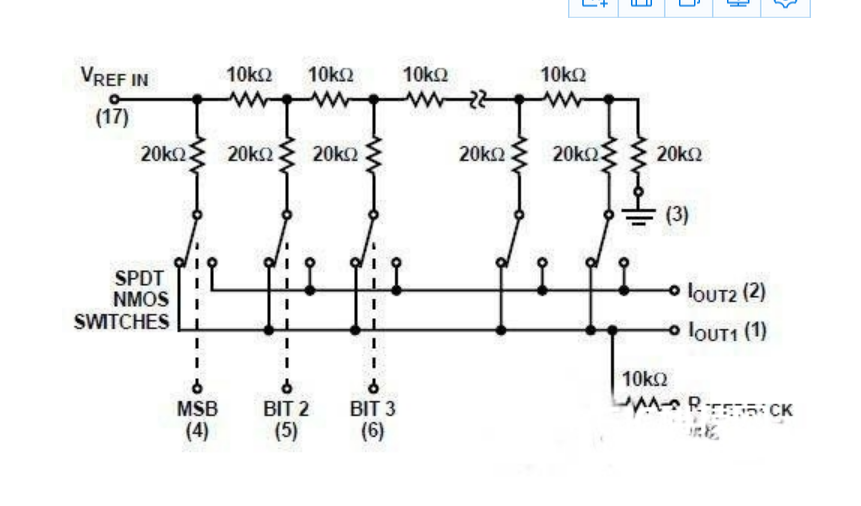

圖3 AD7541的內部結構框圖，展現了內部的構成
AD7541參閱規劃電路：
圖4 AD7541典型使用電路
3、AD7694
AD7694器材是一款3通道、低噪聲、低功耗、24位Σ-Δ型ADC，內置片內外表放大器 ，首要介紹了AD7694特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD7694介紹：
AD7694是一款16位、250 kSPS、電荷再分配、逐次迫臨型模數轉化器（ADC），選用2.7 V至5.25 V單電源（VDD ）供電。該器材內置一個極低功耗、高速、16位無失碼采樣ADC（B級）、一個內部轉化時鐘和一個SPI兼容串行接口端口，還集成了一個低噪聲、寬帶寬、極短孔徑推遲的采樣堅持電路。在CNV上升沿，AD7694對IN+與IN-之間的模仿輸入電壓差進行采樣，規模從0V至REF?；鶞孰妷海≧EF）由外部供給，最高可設置為電源電壓。
AD7694特色：
16位分辨率
吞吐量：250 kSPS
積分非線性（INL）：最大值±4 LSB
功耗：
800 μA @ 5V/100 kSPS
540 μA @ 2.7V/100 kSPS
偽差分模仿輸入規模： 0 V ～ VREF （VREF最高為VDD）
AD7694使用：
電池供電設備
醫療儀器
移動通訊
個人數字助理
數據收集
儀器外表
進程操控
AD7694參閱規劃電路：

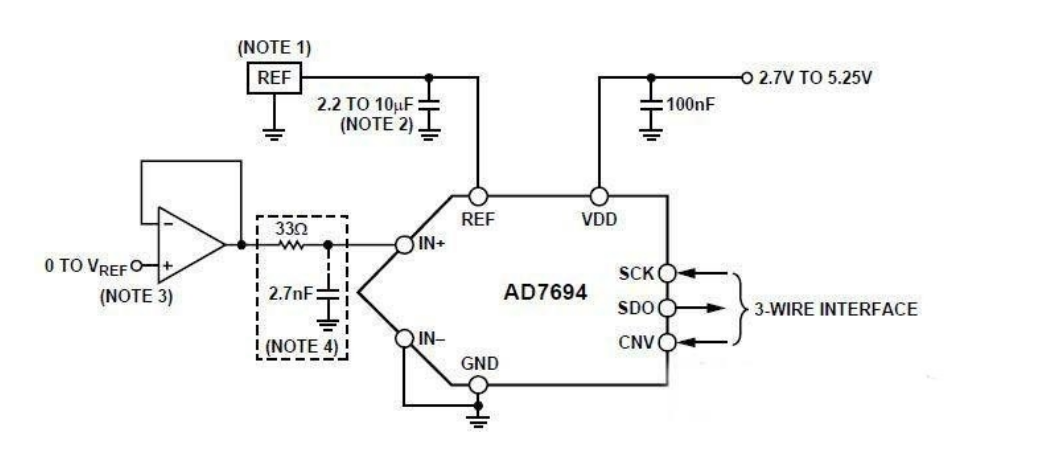

圖5 AD7694典型使用電路
修改點評：本文首要介紹了AD9280、AD7541和AD7694特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。AD9280是一款單芯片、8位、32 MSPS模數轉化器（ADC），選用單電源供電，內置一個片內采樣堅持放大器和基準電壓源。AD7541A是一款低成本、高功能12位單芯片乘法數模轉化器。AD7694是一款16位、250 kSPS、電荷再分配、逐次迫臨型模數轉化器（ADC），選用2.7 V至5.25 V單電源（VDD ）供電。
模數轉化器即A/D轉化器，或簡稱ADC，一般是指一個將模仿信號轉變為數字信號的電子元件。一般的模數轉化器是將一個輸入電壓信號轉化為一個輸出的數字信號。本文介紹幾款模數轉化器芯片電路原理。
1、AD9280
AD9280器材是一款單芯片、8位、32 MSPS模數轉化器（ADC），首要介紹了AD9280特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD9280介紹：
AD9280是一款單芯片、8位、32 MSPS模數轉化器（ADC），選用單電源供電，內置一個片內采樣堅持放大器和基準電壓源。它選用多級差分流水線架構，數據速率達32 MSPS，在整個作業溫度規模內確保無失碼。
AD9280特色：
與AD876-8引腳兼容
功耗：95 mW（3 V電源）
作業電壓規模：+2.7V至+5.5V
微分非線性（DNL）差錯：0.2 LSB
省電（休眠）形式
AD9280內部結構框圖：
圖1 AD9280的內部結構框圖，展現了內部的構成
AD9280參閱規劃電路：
圖2 AD9280典型使用電路
2、AD7541
AD7541器材是一款低成本、高功能12位單芯片乘法數模轉化器，首要介紹了AD7541特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD7541介紹：
AD7541A是一款低成本、高功能12位單芯片乘法數模轉化器。該器材選用先進的低噪聲薄膜CMOS技能制作，并供給規范18引腳DIP和20引腳表貼兩種封裝。AD7541A與業界規范器材AD7541在功用和引腳上均相兼容，而且標準和功能都有所改善。此外，器材規劃得到改善，可確保不會產生閂鎖，因而無需輸出維護肖特基二極管。
AD7541特色：
AD7541的改善版別
完好的四象限乘法
12位線性度（端點）
一切器材均確保單調性
TTL/CMOS 兼容型
低成本
無需維護肖特基二極管
低邏輯輸入走漏
AD7541內部結構框圖：
圖3 AD7541的內部結構框圖，展現了內部的構成
AD7541參閱規劃電路：
圖4 AD7541典型使用電路
3、AD7694
AD7694器材是一款3通道、低噪聲、低功耗、24位Σ-Δ型ADC，內置片內外表放大器 ，首要介紹了AD7694特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。
AD7694介紹：
AD7694是一款16位、250 kSPS、電荷再分配、逐次迫臨型模數轉化器（ADC），選用2.7 V至5.25 V單電源（VDD ）供電。該器材內置一個極低功耗、高速、16位無失碼采樣ADC（B級）、一個內部轉化時鐘和一個SPI兼容串行接口端口，還集成了一個低噪聲、寬帶寬、極短孔徑推遲的采樣堅持電路。在CNV上升沿，AD7694對IN+與IN-之間的模仿輸入電壓差進行采樣，規模從0V至REF?；鶞孰妷海≧EF）由外部供給，最高可設置為電源電壓。
AD7694特色：
16位分辨率
吞吐量：250 kSPS
積分非線性（INL）：最大值±4 LSB
功耗：
800 μA @ 5V/100 kSPS
540 μA @ 2.7V/100 kSPS
偽差分模仿輸入規模： 0 V ～ VREF （VREF最高為VDD）
AD7694使用：
電池供電設備
醫療儀器
移動通訊
個人數字助理
數據收集
儀器外表
進程操控
AD7694參閱規劃電路：
圖5 AD7694典型使用電路
修改點評：本文首要介紹了AD9280、AD7541和AD7694特性、使用規模、參閱規劃電路以及電路剖析，協助我們縮短規劃時刻。AD9280是一款單芯片、8位、32 MSPS模數轉化器（ADC），選用單電源供電，內置一個片內采樣堅持放大器和基準電壓源。AD7541A是一款低成本、高功能12位單芯片乘法數模轉化器。AD7694是一款16位、250 kSPS、電荷再分配、逐次迫臨型模數轉化器（ADC），選用2.7 V至5.25 V單電源（VDD ）供電。
