SC2161、AD2S1210管腳配置及功能說明

SC2161替代AD2S1210

SC2161分辨率可變、10 位至 16 位 R/D 轉換器，內置參考振蕩器






主要性能
? 完整的單芯片旋變數字轉換器
? 最大跟蹤速率： 3125 rps(10 位分辨率)
? 精度： ±2.5 弧分
? 分辨率： 10/12/14/16 位，由用戶設置
? 并行和串行 10 位至 16 位數據端口
? 絕對位置與速度輸出
? 系統故障檢測
? 可編程故障檢測閾值
? 差分輸入
? 增量式編碼器仿真
? 內置可編程正弦波振蕩器
? 兼容 DSP 和 SPI 接口標準
? 電源電壓 5 V，邏輯接口電壓 2.3 V 至 5 V
? 額定溫度范圍： -40°C 至+125°C


應用場合
? 直流和交流伺服電機控制
? 編碼器仿真
? 電動助力轉向
? 電動汽車
? 集成的啟動發電機/交流發電機
? 汽車運動檢測與控制
產品概況
SC2161 是一款 10 位至 16 位分辨率旋變數字轉換器，集成片上可編程正弦波振蕩器，為旋變
器提供正弦波激勵。
 轉換器的正弦和余弦輸入端允許輸入 3.15 Vp?p ± 27%、頻率為 2 kHz 至 20 kHz 范圍內的信號。
Type II 伺服環路用于跟蹤輸入信號，并將正弦和余弦輸入端的信息轉換為輸入角度和速度所對應
的數字量。最大跟蹤速率為 3125 rps。
產品特色
1.比率跟蹤轉換 Type II 跟蹤環路能夠連續輸出位置數據，且沒有轉換延遲。它還可以抑制噪
聲，并提供參考和輸入信號的諧波失真容限。
2.系統故障檢測。故障檢測電路可以檢測旋變的信號丟失、超范圍輸入信號、輸入信號失配或位
置跟蹤丟失。各故障檢測閾值可以由用戶單獨編程，以便針對特定應用進行優化。
3. 輸入信號范圍。正弦和余弦輸入端支持 3.15 Vp?p ± 27%的差分輸入電壓。
4. 可編程激勵頻率。可以輕松地將激勵頻率設置為 2 kHz 至 20 kHz 范圍內的多個標準頻率。
5. 3 種格式位置數據。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位絕對角位置數
據。增量式編碼器仿真采用標準 A-quad-B 格式，并提供方向輸出。
6. 數字速度輸出。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位帶符號的數字量速
度

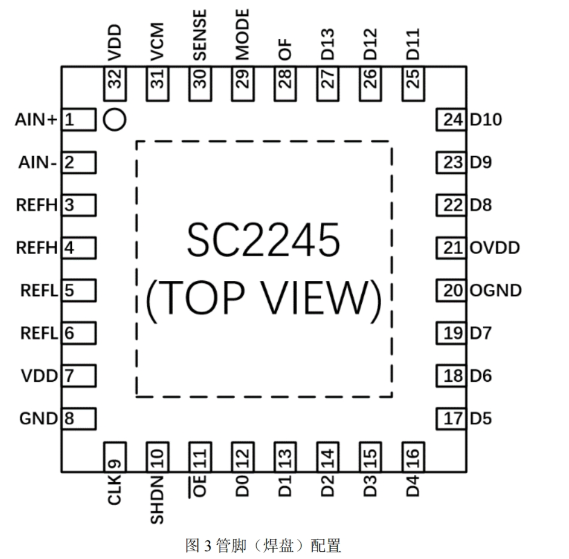

管腳(焊盤)配置及功能說明：




Model1, 2 Temperature Range Package Description Package Option
AD2S1210ASTZ ?40°C to +85°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210ASTZ-RL7 ?40°C to +85°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210BSTZ ?40°C to +85°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210CSTZ ?40°C to +125°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210DSTZ ?40°C to +125°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210WDSTZ ?40°C to +125°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
AD2S1210WDSTZRL7 ?40°C to +125°C 48-Lead Low Profile Quad Flat Package [LQFP] ST-48
EVAL-AD2S1210SDZ Evaluation Board
