A4931的國產替代芯片GC4931的霍爾狀態
2020-12-23 10:21:34??????點擊：
GC4931可以替代A4931，其性能與價格優。
GC4931霍爾狀態
FG1 腳與 FG2 腳都為開漏輸出腳用來反應內部的霍爾工作狀態。FG1 輸出霍爾信號的每次變化，FG2 輸出 HAx 的變化。
GC4931芯片介紹

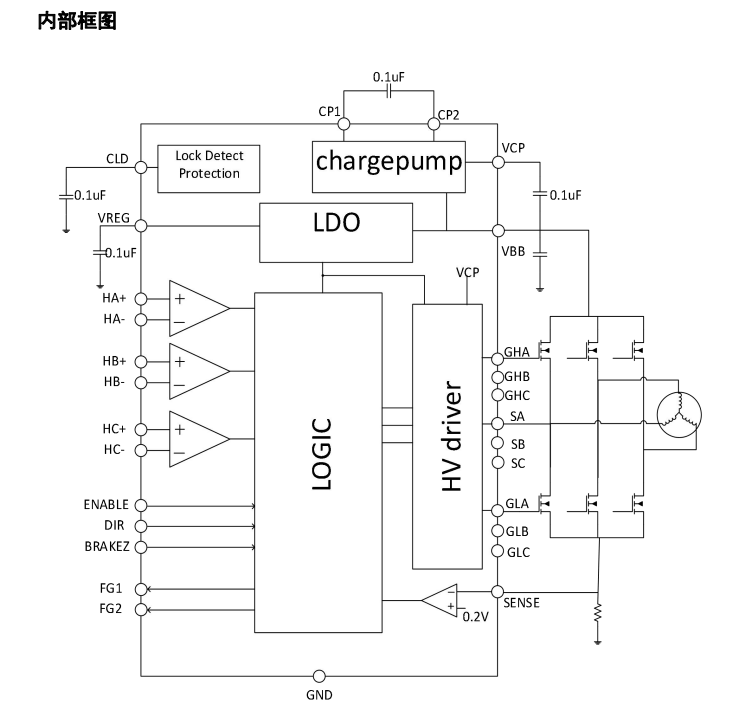

GC4931 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。GC4931 的 邏 輯 輸 入 腳 有 使 能 控 制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，FG2 與霍

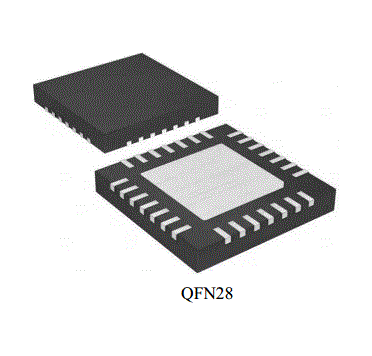

爾信號對應，可以用來監測轉動速度。芯片工作溫度從-20~105℃。封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
