SC7510 OPA2354原理圖
SC7510/SC7517/SC7518 雙/單/四通道 258MHz、軌至軌
I/O、CMOS 運算放大器
主要性能 應用場合
? 單位增益帶寬：258MHz
? 高帶寬：126MHz GBW
? 高壓擺率：233V/μs
? 低噪聲：7.5 nV/√Hz
? 軌至軌 I/O
? 高輸出電流：＞100mA
? 差分增益：0.02%；差分相位：0.09°
? 0.1dB 增益平坦度：40MHz
? 低輸入偏置電流：3pA
? 靜態電流：5mA
? 熱關斷
? 過流保護
? 電源范圍：2.5V 至 5.5V
? 視頻處理
? 超聲波
? 光網絡、可調激光器
? 光電二極管跨阻放大器
? 有源濾波器
? 模數(A/D)轉換器輸入緩沖器
? 數模(D/A)轉換器輸出放大器
? 條形碼掃描器
? 通信


產品概況
SC751X 系列高速電壓反饋 CMOS 運算放大器專為視頻應用和其他需要寬帶寬的應用而設計。單位增益穩定，可以輸出大電流。差分增益為 0.02%，而差分相位為 0.09°。靜態電流僅為每通道 5mA。
SC751X 系列運算放大器針對低至 2.7V (±1.35V) 和高達 5.5V (±2.75V) 的單電源或雙電源供電運行進行了優化。共模輸入范圍超出電源供電范圍。電源軌的輸出擺幅在 100mV 以內，從而支持寬動態范圍。
得益于高壓擺率專利技術，該產品的大信號響應速度更快，收斂也更穩定。
單通道 SC7517 采用 SOT-5 封裝，雙通道 SC7510 采用 MSOP-8 封裝, 四通道 SC7518 采用TSSOP-14 封裝。多通道版本電路完全獨立，可將通道間串擾降到最低。全部功能的工作溫度范圍為–40°C 至+125°C。
產品特色
? 壓擺率增強專利技術：輸出信號 3.3Vpp 時，上升壓擺率 233V/us ，下降壓擺率 250V/us
? 輸入失調低：典型值＜1mV
? 高開環增益：典型值 100dB
? 低輸入偏置電流
? 軌至軌 I/O
? 支持過流保護

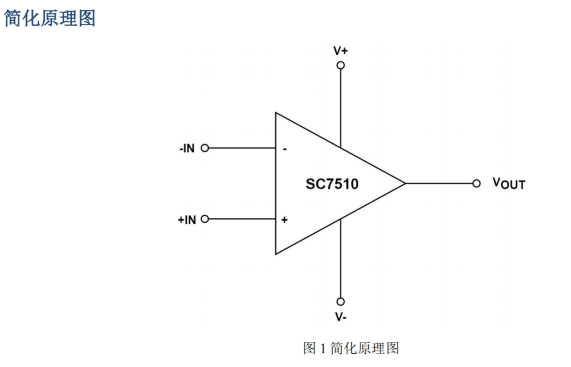

SC7510 OPA2354原理圖

OPA2354AIDDA ACTIVE SO PowerPAD DDA 8 75 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
2354A
OPA2354AIDDAG3 ACTIVE SO PowerPAD DDA 8 75 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
2354A
OPA2354AIDDAR ACTIVE SO PowerPAD DDA 8 2500 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
2354A
OPA2354AIDDARG3 ACTIVE SO PowerPAD DDA 8 2500 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
2354A
OPA2354AIDGKR ACTIVE VSSOP DGK 8 2500 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 125 OACI
OPA2354AIDGKT ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 125 OACI
OPA2354AIDGKTG4 ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 125 OACI
OPA354AIDBVR ACTIVE SOT-23 DBV 5 3000 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OABI
OPA354AIDBVT ACTIVE SOT-23 DBV 5 250 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OABI
OPA354AIDBVTG4 ACTIVE SOT-23 DBV 5 250 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OABI
OPA354AIDDA ACTIVE SO PowerPAD DDA 8 75 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
354A
OPA354AIDDAG3 ACTIVE SO PowerPAD DDA 8 75 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
354A
OPA354AIDDAR ACTIVE SO PowerPAD DDA 8 2500 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 OPA
354A
OPA4354AID ACTIVE SOIC D 14 50 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OPA4354A
OPA4354AIDR ACTIVE SOIC D 14 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OPA4354A
OPA4354AIPWR ACTIVE TSSOP PW 14 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OPA
4354A
OPA4354AIPWRG4 ACTIVE TSSOP PW 14 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OPA
4354A
OPA4354AIPWT ACTIVE TSSOP PW 14 250 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 125 OPA
4354A
