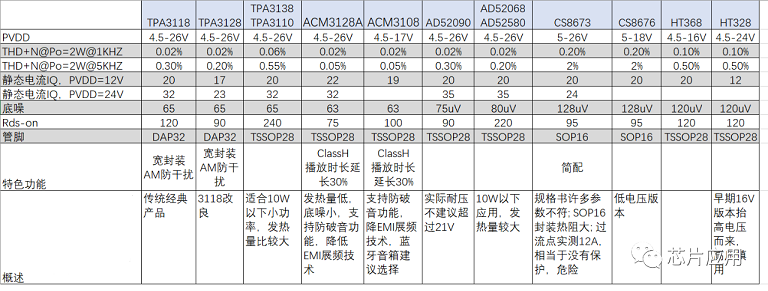

10-40W模擬輸入功放匯總對比，教你看哪些關鍵指標（含TI,ESMT,至盛,CS,HT）
2022-2-9 13:18:13??????點擊：
模擬輸入的D類功放，使用簡單，無需軟件協助，加上供應廠家不斷豐富品類，因此模擬功放在市場上得到廣泛的應用。模擬功放在市場上的型號相對較多，在選型上該如何選？該看哪些關鍵參數？認真選型本身就比較耗時，加上部分廠商喜歡在規格書上搗糨糊，更加誤人子弟。
例如，功放最關鍵的指標--功率，就是最常被拿來做文章的。因為一些廠家只強調功率，缺隱藏條件，標題寫40W的，可能測試條件是2歐喇叭下測試的，大部分客戶用的實際上是4歐。
所以看指標一定要看條件，從實用主義角度，要看哪些參數呢？

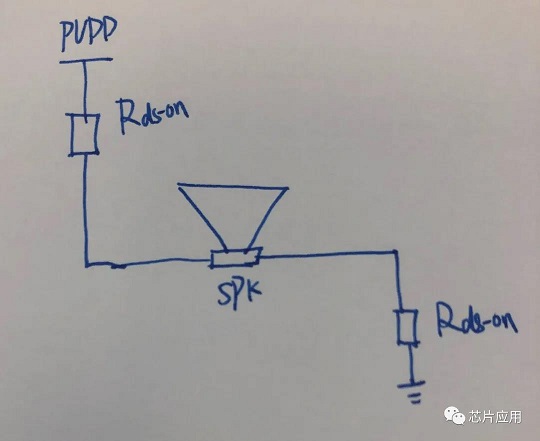

很多參數是相輔相成的，功率能不能出來的核心是Rds-on和散熱，Rds-on的意義展示如下。電路簡圖可以看到，效率/發熱量跟Rds-on關系非常大。
另外就是散熱，散熱包含兩個部分，PCB本身的散熱，和芯片封裝本身的散熱，TPA3116的封裝熱阻是14℃/W，TPA3118的封裝DAP32是22℃/W，tssop28的散熱系數是28℃/W，SOP16的是42℃/W。
THD+N這個指標，列表中大家都只秀1KHz，工程師可以多關注一下曲線，在高頻時候的表現。THD+N這個指標，做高品質音頻的客戶非常看重，雖然部分觀點認為差點聽不出來，但個人認為音質的感受就像審美，永遠都有更高的追求。
信噪比這個跟功率一樣，條件一定要清晰，所以可以只關注底噪，這個只跟增益有關，增益確定了，其他條件不影響底噪，信噪比只是根據底噪計算而已，AP也是計算出來的結果。
效率，這個指標個人覺得不太用看，直接看播放時長和Rdson就可以了，因為直接測試效率的話要非常認真，例如LC的選擇，AP測試點的選擇（夾在喇叭端，還是夾在功放端，LC前還是LC之后），功放模式等等影響因素太多，每個因素都影響效率的值。
例如，功放最關鍵的指標--功率，就是最常被拿來做文章的。因為一些廠家只強調功率，缺隱藏條件，標題寫40W的，可能測試條件是2歐喇叭下測試的，大部分客戶用的實際上是4歐。
所以看指標一定要看條件，從實用主義角度，要看哪些參數呢？
很多參數是相輔相成的，功率能不能出來的核心是Rds-on和散熱，Rds-on的意義展示如下。電路簡圖可以看到，效率/發熱量跟Rds-on關系非常大。
另外就是散熱，散熱包含兩個部分，PCB本身的散熱，和芯片封裝本身的散熱，TPA3116的封裝熱阻是14℃/W，TPA3118的封裝DAP32是22℃/W，tssop28的散熱系數是28℃/W，SOP16的是42℃/W。
THD+N這個指標，列表中大家都只秀1KHz，工程師可以多關注一下曲線，在高頻時候的表現。THD+N這個指標，做高品質音頻的客戶非常看重，雖然部分觀點認為差點聽不出來，但個人認為音質的感受就像審美，永遠都有更高的追求。
信噪比這個跟功率一樣，條件一定要清晰，所以可以只關注底噪，這個只跟增益有關，增益確定了，其他條件不影響底噪，信噪比只是根據底噪計算而已，AP也是計算出來的結果。
效率，這個指標個人覺得不太用看，直接看播放時長和Rdson就可以了，因為直接測試效率的話要非常認真，例如LC的選擇，AP測試點的選擇（夾在喇叭端，還是夾在功放端，LC前還是LC之后），功放模式等等影響因素太多，每個因素都影響效率的值。
