HT8698內置BOOST升壓/防破音功能的2×4.75W立體聲D類音頻功率放大器
- 品牌：???禾潤
- 型號：???HT8698
HT8698是一款內置BOOST升壓模塊的立體聲D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至6V時，10% THD+N，4Ω負載條件下，能連續輸出2×4.75W 的功率。
HT8698的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8698具有AB類和D類的切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8698內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8698內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
-
防削頂失真功能(Anti-Clipping Function, ACF)
-
免濾波器數字調制，直接驅動揚聲器
-
輸出功率
-
2×4.75W(VBAT = 4.0V, PVDD = 6V, RL=4?, THD+N=10%)
-
電源
-
-升壓輸入VBAT：2.5V至5.5V
-
-升壓輸出PVDD：VBAT至7.0V
-
BOOST輸出電壓可調
-
AB類，D類可切換
-
過流/過熱/欠壓異常保護功能
-
無鉛封裝，TSSOP20L-PP
應用
-
藍牙音箱
-
便攜式音箱
-
2.1聲道小音箱
-
擴音器
-
iphone/ipod/ipod docking
-
MP4, 導航儀
-
平板電腦，筆記本電腦
-
智能手機
-
小尺寸LCD電視/監視器
-
便攜式游戲機
-
-

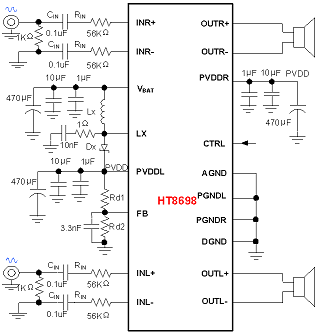

典型應用電路
-
