14位 20/40/65/80MSPS 雙通道 SC9251國產替代ADI AD9251
更新：2021-10-29 17:57:59??????點擊：
- 品牌：???SC
- 型號：???AD9251/SC9251
產品介紹
主要性能：? 1.8V 電源供電
? 1.8V 至 3.3V 輸出電源
? 低功耗：
每個通道 33mW (20MSPS)
每個通道 73mW (80MSPS)

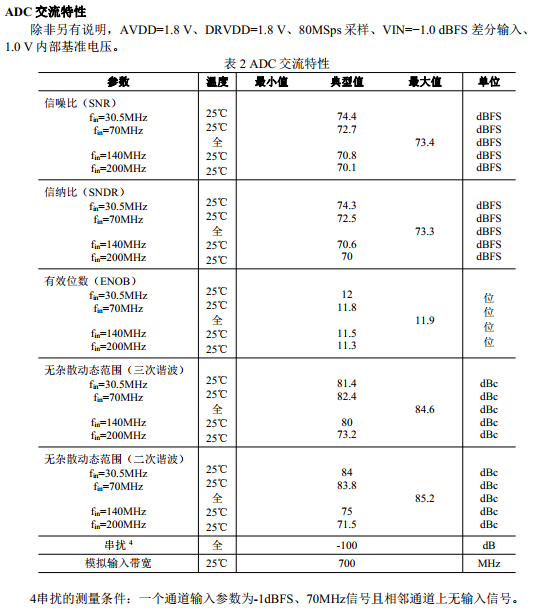

? 信噪比(SNR)：
74.3dBFS（9.7MHz 輸入）
70.5dBFS（200MHz 輸入）
? 無雜散動態范圍（SFDR） ：
89dBc（9.7MHz 輸入）
78dBc（200MHz 輸入）

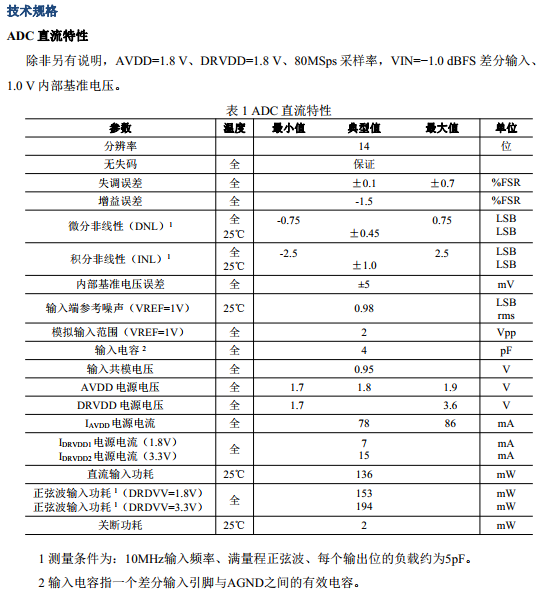

? 微分非線性(DNL)： ±0.75LSB(典型值)
? 片內基準電壓源和采樣保持電路
? 完全兼容 ADI 的 AD9251
? QFN-64 封裝 9mm×9mm
應用場合：
? 通信
? 分集無線電系統
? 多模式數字接收器
? I/Q 解調系統
? 智能天線系統
? 電池供電儀表
? 手持式示波器
? 便攜式醫療成像
? 超聲
? 雷達/LIDAR
產品概況：
SC9251 是一款單芯片、 雙通道、 14 位、 20MSPS/40MSPS/65MSPS/80MSPS 模數轉換器（ADC） ， 采用 1.8V 電源供電， 內置高性能采樣保持電路和片內基準電壓源。

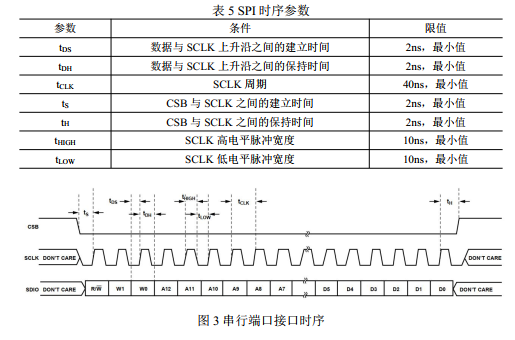

該產品采用多級差分流水線架構， 內置輸出糾錯邏輯， 在 80 MSPS 數據速率時可提供 14 位精度， 并保證在整個工作溫度范圍內無失碼。 該 ADC 內置多種功能特性， 可使器件的靈活性達到最佳、 系統成本最低， 例如可編程時鐘與數據對準、 生成可編程數字測試碼等。 可獲得的數字測試碼包括內置固定碼和偽隨機碼， 以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。

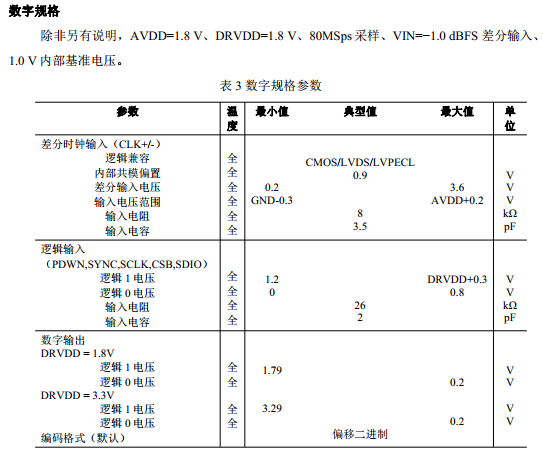

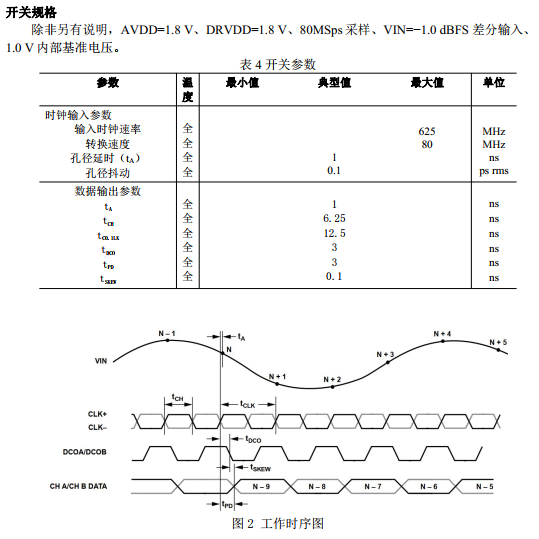

采用一個差分時鐘輸入來控制所有內部轉換周期。 可選的占空比穩定器(DCS)用來補償較大的時鐘占空比波動， 同時保持出色的 ADC 總體性能。 數字輸出數據格式為偏移二進制、 格雷碼或二制補碼。 每個 ADC 通道均有一個數據輸出時鐘(DCO)， 用來確保接收邏輯具有正確的鎖存時序。 該器件支持 1.8V 和 3.3V 兩種 CMOS 電平， 輸出數據可以在單條輸出總線上多路復用。

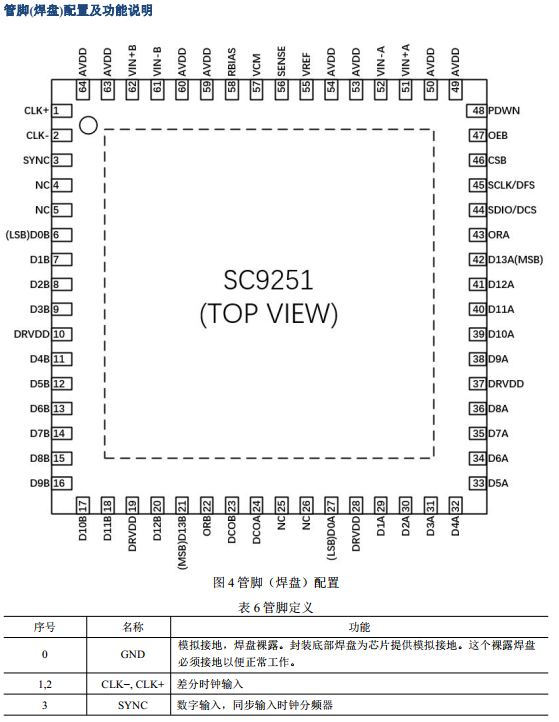

SC9251 采用符合 RoHS 標準的 64 引腳的 QFN 封裝。
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
