TI無線充電模塊,QI無線充電模塊
- 品牌：???TI
- 型號：???
一．模塊簡介：
WPC1.1.2無線充電模塊是一款專門針對符合QI標準無線接受要求的發射器。芯片采用美國德州儀器公司（TI），獨特的PWM調制模式，輕松實現無線帶來的方便，模塊輸出效率高，性能穩定，待機功耗低，內置發射功率與無線接收功率比對，更能準確控制發射能量的損失。模塊元器件數量少，性價比高，無需任何調試，即裝即用。可輕松滿足認證的各項要求，非常適合用于符合QI標準各類無線充電設備上。列如：用于帶無線充電功能藍牙音響設備中或單獨用于手機、家具等無線發射設備。
二．模塊特點：
1.符合QI標準設計要求,兼容所有符合QI無線接收產品。
2.模組具有過流保護（OCP）、短路保護(short)、欠壓保護（UVP）、空載保護等功能。
3.模組轉換效率最大能達到75%。待機功耗小。
4.帶LED指示功能。
三．模塊尺寸：
模塊尺寸：(L)62*(W)51*(H)5mm
模塊重量：60g

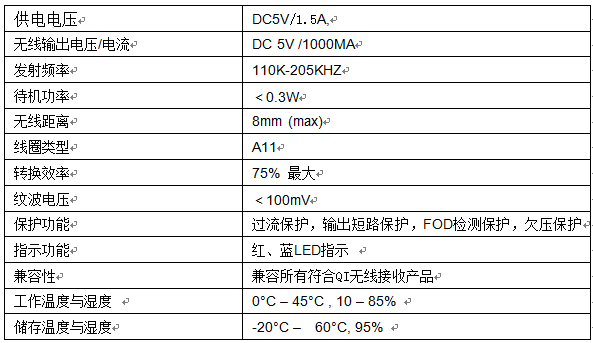

四． 電器特性
五．LED指示狀態
六.模塊工作說明
1.模塊通電后，紅色、藍色LED燈快速交替亮起一次后滅，此時模塊進入待機狀態。
2.把QI無線接收產品靠近發射模塊線圈中心位置，此時模塊上的紅色LED將會慢閃爍指示，QI無線接收產品應輸出電壓與電流。
3.模塊充電結束時，模塊上紅色LED燈亮起 （此功能需要QI無線接收端發出反饋信號，如QI無線接收端無此反饋信號，模塊上紅色LED燈不會長亮。模塊上紅色LED燈將一直慢閃爍）。

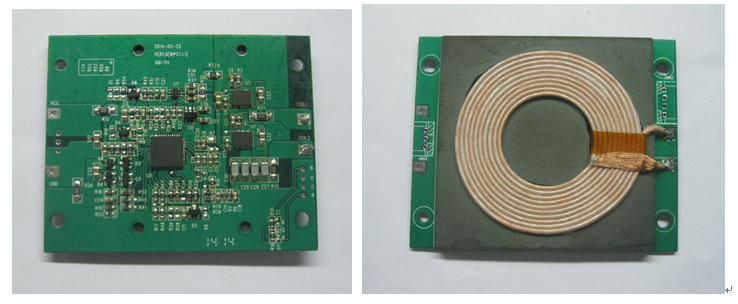

七.模塊實物圖片：

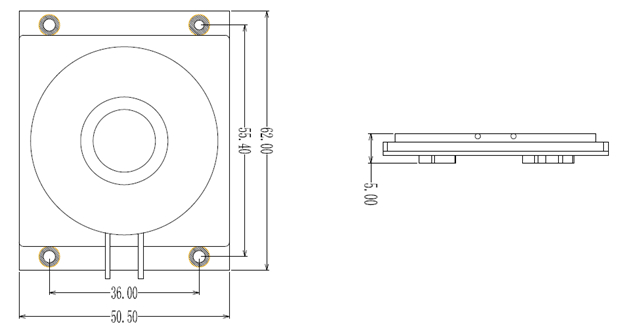

八.模塊結果尺寸圖：
