CS1621 兼容替代HT1621 32列4行 LCD驅動控制電路
更新：2019-12-20 22:18:44??????點擊：
- 品牌：???
- 型號：???CS1621
產品介紹

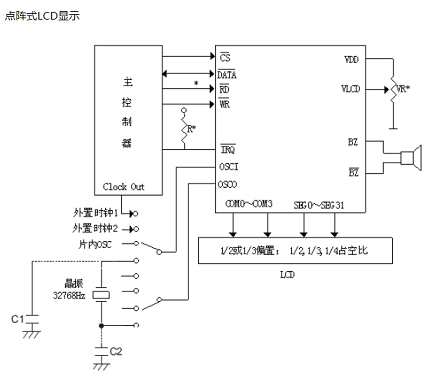

CS1621是一種128點陣式存儲映射多功能LCD驅動電路。CS1621的S/W結構特點，使它適合點陣式LCD顯示，包括LCD模塊和顯示子系統，CS1621還具有節電功能。
● 工作電壓：2.4V～5.2V
● 內部256KHz RC振蕩器
● 外部32KHz晶振或256KHz頻率輸入
● 可選擇1/2或1/3偏置和1/2、1/3或1/4占空比LCD顯示
● 內部時基頻率源
● 蜂鳴器驅動信號頻率可選擇2KHz或4KHz
● 具有關機指令可減少功耗
● 內部時基發生器和WDT看門狗定時器
● 內部時基或WDT溢出輸出
● 八個時基/WDT時鐘的時鐘源
● 32×4 LCD驅動器
● 內部32×4bit顯示RAM
● 四路串行接口
● 內部LCD驅動頻率源
● 可用指令控制操作
● 數據模式和命令模式指令
● R/W地址自動累加
● 三種數據訪問模式
● VLCD引腳用來調整LCD工作電壓
● 芯片尺寸：1690×1910（μm×μm）
● 芯片襯底接 VDD（裸片）
● 封裝形式：SSOP48 /SOP28 / SOP24 / QFP44/ DIE
