HT6881 4.7W防削頂單聲道音頻功率放大器
- 品牌：???禾潤
- 型號：???HT6881

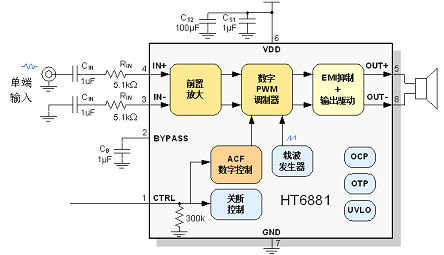

HT6881是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在6.5V電源，10% THD+N，4Ω負載條件下，輸出4.7W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6881的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT6881具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。其還能切換至AB類模式，以徹底消除電磁輻射。
HT6881內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6881內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
-
防削頂失真功能(Anti-Clipping Function, ACF)
-
AB類/D類切換
-
優異的全帶寬EMI抑制性能
-
免濾波器數字調制，直接驅動揚聲器
-
輸出功率
1.4W (VDD=3.6V, RL=4?, THD+N=10%, Class D)
2.8W (VDD=5.0V, RL=4?, THD+N=10%, Class D)
4.7W (VDD=6.5V, RL=4?, THD+N=10%, Class D)
2.5W (VDD=5.0V, RL=4?, THD+N=10%, Class AB)
-
高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)
-
低靜態電流（D類）
2.65mA (VDD=3.6V)
3.25mA (VDD=5.0V)
4.00mA (VDD=6.5V)
-
低關斷電流：＜1μA
-
過流保護及自動恢復功能
-
過熱保護、欠壓異常保護功能
-
無鉛無鹵封裝，DFN8L, SOP8和SOP8-PP
應用
-
便攜式音箱
-
智能音響
-
iphone/ipod/MP3 docking
-
平板電腦
-
PMP/MP4/MP5播放器
-
導航儀GPS
-
便攜式游戲機?手機
