產品介紹
SC10D1500 國產替代美國 TI ADC10D1500 雙通道 10 位 1.5GSps 或單通道 10 位 3GSps ADC主要性能
? 卓越的精度和動態性能
? 低功耗,在較低的 Fs 下進一步降低
? 內部端接、緩沖、差分模擬輸入

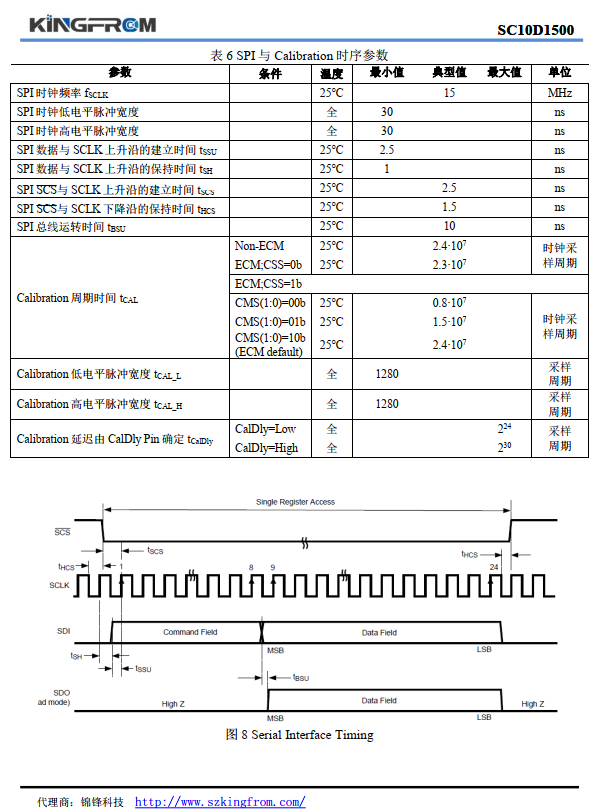

? 擴展控制模式的 R/W SPI 接口
? 雙邊緣采樣模式,其中 I 通道和 Q 通道以兩倍的采樣時鐘速率對一個輸入進行采樣
? 系統調試的輸出測試模式
? 可編程 15 位增益和 12 位加號偏移
? 可編程 tAD調節功能
? 1:1 個非解復用或 1:2 解復用 LVDS 輸出
? 多芯片系統的自動同步特性
? 單路 1.9V±0.1V 電源
? HLQFP144 封裝和 BGA292 封裝無需散熱器
? 完全兼容 TI 的 ADC10D1500
? 數字示波器
? 寬帶通信
? 數字采集系統

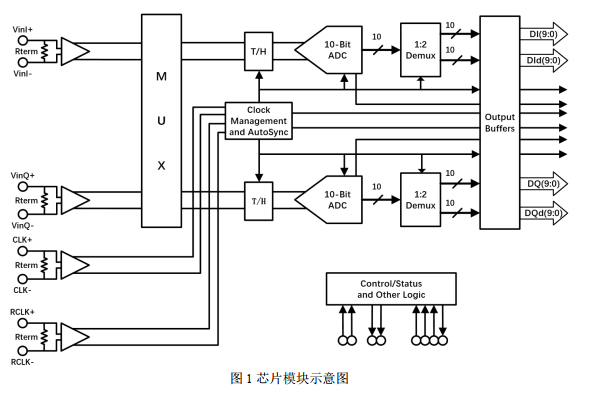

? 功能模塊示意圖:

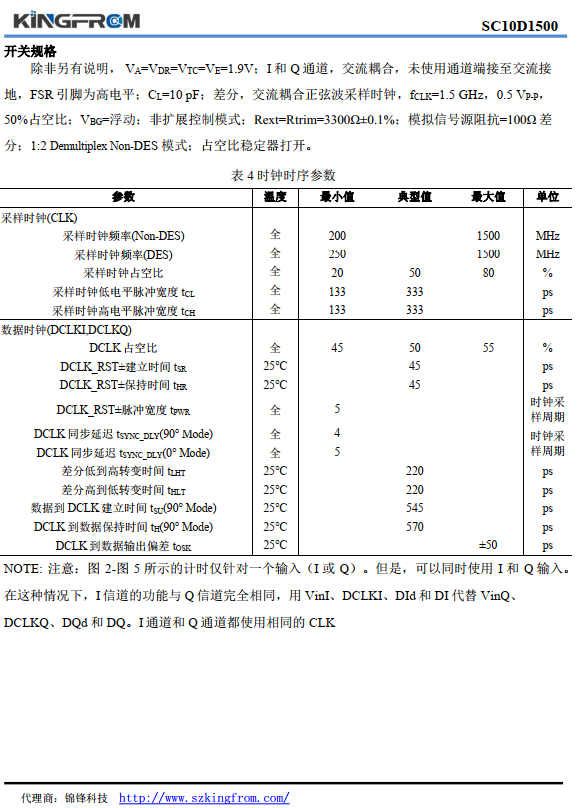

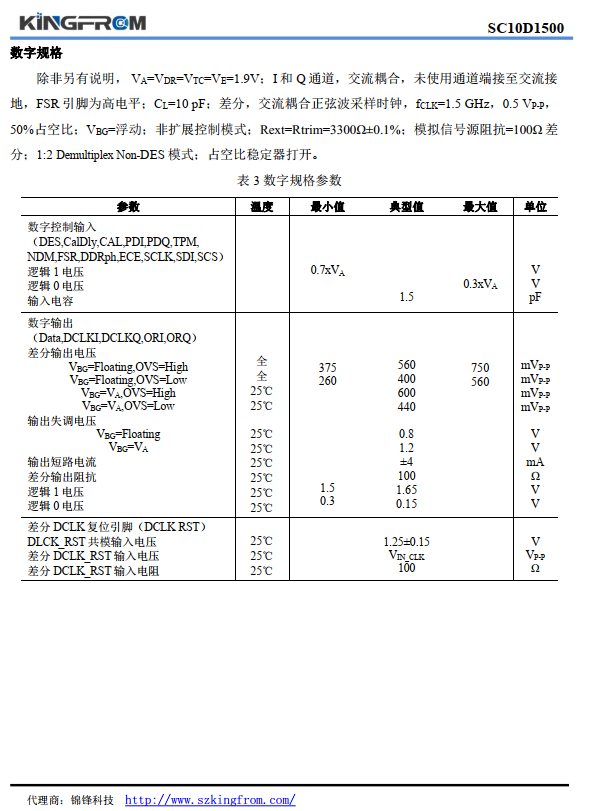

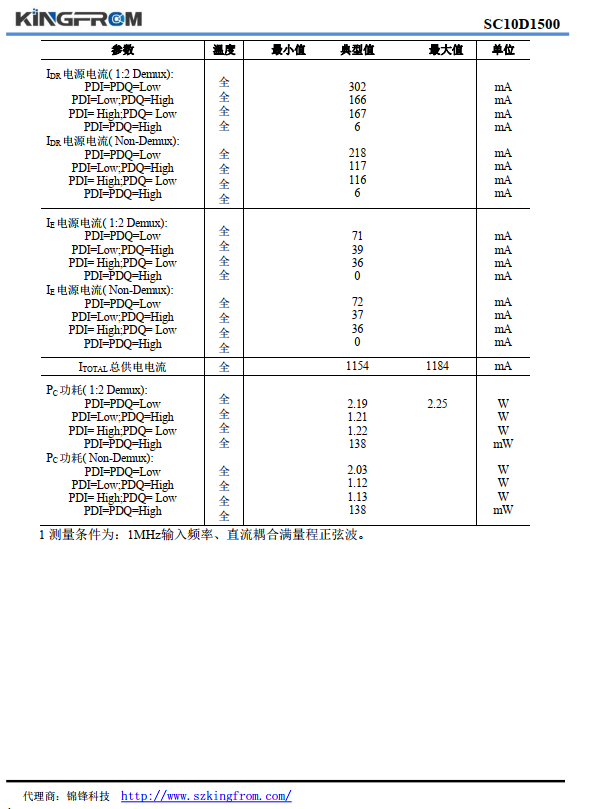

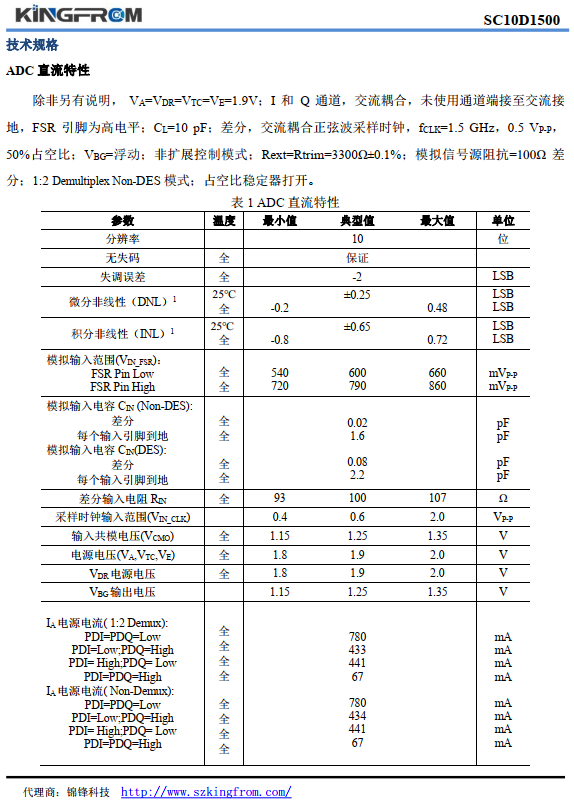

SC10D1500 是一款低功耗,高性能 CMOS 模數轉換器, 以 10 位分辨率將雙通道的信號數字化,采樣率高達 1.5GSPS(非 DES 模式),或者單通道的高達 3.0GSPS(DES 模式)。 SC10D1500 具有出色的精度和動態性能,而功耗卻低于 2.3 瓦。

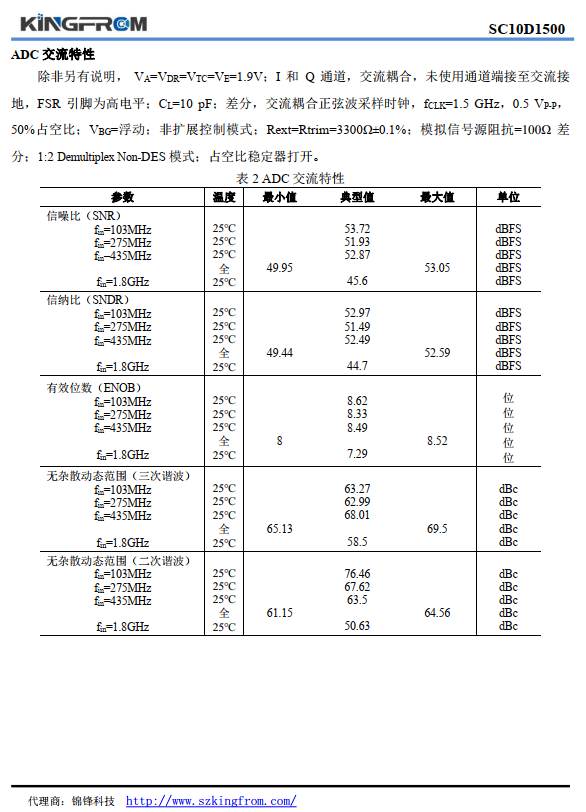

SC10D1500 功能包括用于多芯片同步的自動同步,每個通道的 15 位可編程增益和 12 位加符號可編程失調調整。 該 ADC 內部采樣保持放大器和擴展的自校準方案可實現除奈奎斯特以外的所有動態參數的非常平坦的響應,可產生 9.0 有效位數(ENOB),輸入信號100MHz, 1.5GHz 采樣率,同時提供 10 -18的誤碼率(CER),以單路 1.9V 電源在 1.5GSPS 的非多路復用模式下耗散典型的2.19 瓦特。

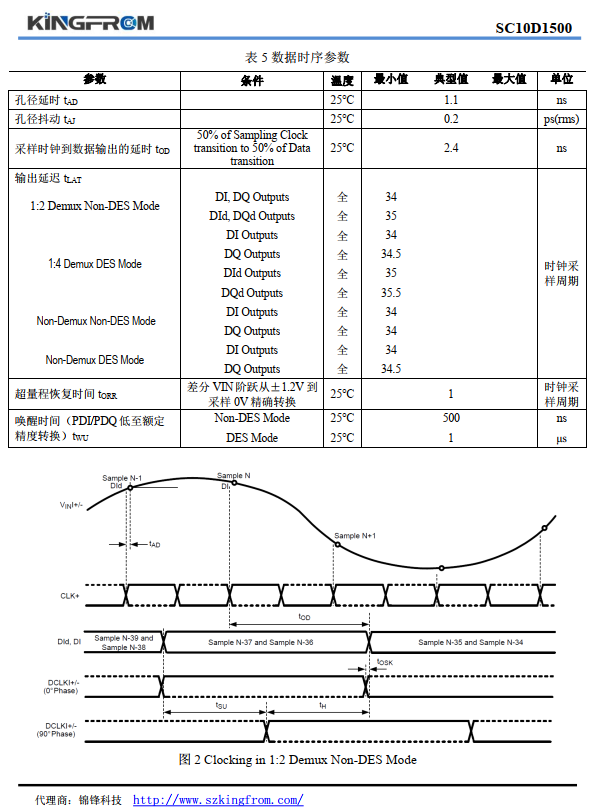

每個通道都有其自己的獨立 DDR 數據時鐘 DCLKI 和 DCLKQ,當兩個通道都加電時它們是同相的,因此只能使用一個數據時鐘來捕獲所有數據,并以與輸入相同的速率發送出去采樣時鐘。如果選擇了 1: 2 Demux 模式,則每個通道的第二個 10 位 LVDS 總線將變為活動狀態,因此輸出數據速率的發送速度要慢兩倍,以放寬數據捕獲時序的要求。該器件還可以用作單個 3.0GSPSADC 來對 I 或 Q 輸入之一進行采樣。輸出格式可以編程為偏移二進制或二進制補碼,并且低電壓差分信號(LVDS)數字輸出與 IEEE 1596.3-1996 兼容,但可調節的共模電壓介于 0.8V 和 1V 之間。

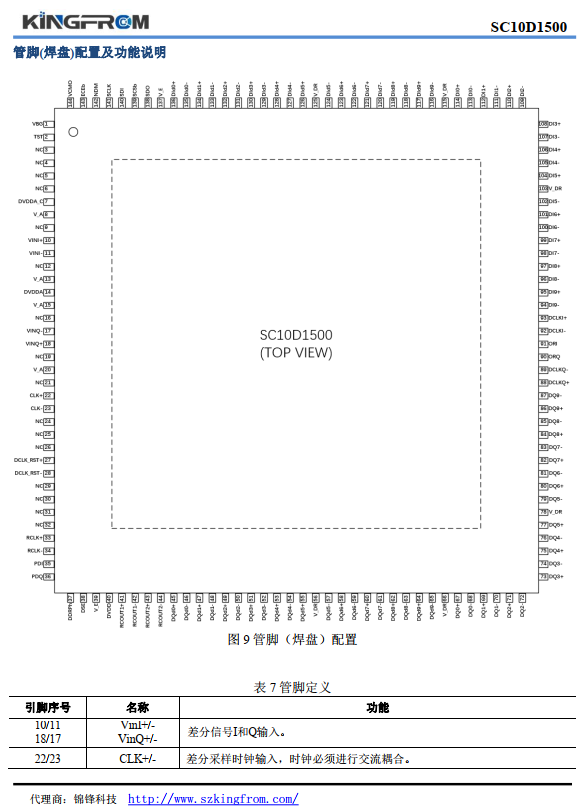

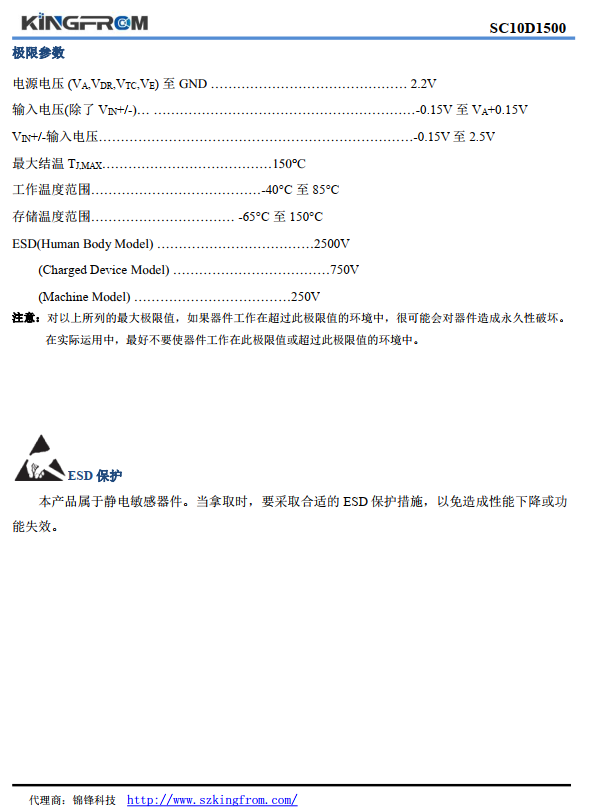

SC10D1500 采用有鉛或無鉛 HLQFP144 封裝及 292 球熱增強 BGA 封裝,額定工業溫度范圍為-40°C 至+ 85°C。
我司是SC正式授權代理商,可以提供技術支持,需要技術資料與樣品可以向我司業務人員索?。?3923795851孫生-微信同號);
