SC3542、AD7541典型應用電路
SC3542 12 位 CMOS 單片乘法 DAC


主要性能
? 四象限乘法計算
? 12 位線性 DAC
? TTL / CMOS 兼容
? 不需要肖特基二極管保護
? 漏電流低邏輯輸入
應用場合
? 信號發生器
? 模擬加工
? 儀器應用
? 可編程放大器和衰減器
? 數控校準
? 可編程濾波器和振蕩器
? 復合視頻
? 超聲波
? 增益、偏置和電壓微調


產品概況
SC3542 是一款高性能的 12 位數模轉換器(DAC)。這是一款人造的采用先進、低噪聲、薄膜
、互補金屬氧化物半導體(CMOS)技術的新型芯片。SC3542 封裝為 18 腳 DIP。該電路設計確保了
SC3542 規避了閂鎖效應，因此不需要肖特基二極管來保護輸出。
SC3542 上的數字輸入是 TTL/CMOS 兼容的。他們有 a±1uA 的最大輸入電流要求，因此
SC3542 不需要使用驅動電路。SC3542 的最大增益誤差為±3 LSB，增益誤差溫度系數典型為 2ppm
/°C，最大為 5ppm /°C，規避了閂鎖效應，且所有的芯片都能夠保證在規定溫度范圍下工作時精度
為 12 位


典型應用電路

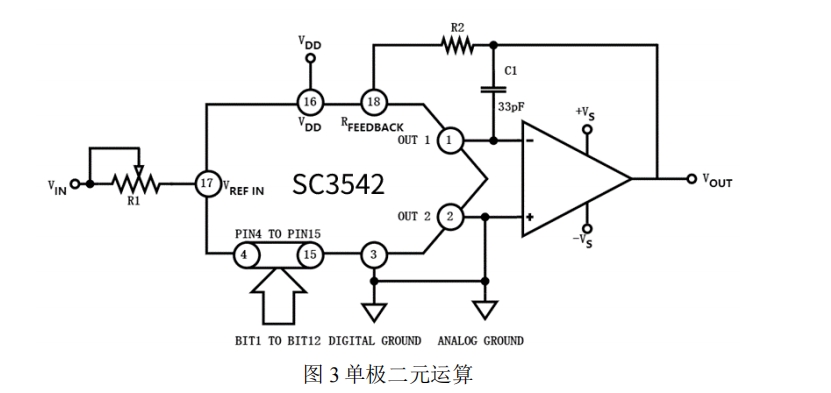

單極二元運算(二象限乘法)
圖 3 顯示了單極二進制(二象限乘法)運算所需的模擬電路連接。在引腳 17 處加一個直流參考
電壓或電流(正或負極性)，電路是一個單極 DAC。在交流參考電壓或電流下，電路提供二象限乘
法(數字控制衰減)。輸入輸出關系如表 6 所示


Relative Gain
Temperature Accuracy Error Package
Model2 Range TMIN to TMAX TA = +258C Options3
AD7541AJN 0°C to +70°C ±1 LSB ±6 LSB N-18
AD7541AKN 0°C to +70°C ±1/2 LSB ±1 LSB N-18
AD7541AJP 0°C to +70°C ±1 LSB ±6 P-20A
AD7541AKP 0°C to +70°C ±1/2 LSB ±1 P-20A
AD7541AKR 0°C to +70°C ±1/2 LSB ±1 R-18
AD7541AAQ –25°C to +85°C ±1 LSB ±6 LSB Q-18
AD7541ABQ –25°C to +85°C ±1/2 LSB ±1 LSB Q-18
AD7541ASQ –55°C to +125°C ±1 LSB ±6 LSB Q-18
AD7541ATQ –55°C to +125°C ±1/2 LSB ±1 LSB Q-18
AD7541ASE –55°C to +125°C ±1 LSB ±6 LSB E-20A
AD7541ATE –55°C to +125°C ±1/2 LSB ±1 LSB E-20A
