SCT 系列電流傳感器
2020-9-2 14:25:26??????點擊：
SCT系列電流傳感器為工業和汽車應用領域內AC，DC的電流檢測提供了體積更小，性價比更高的解決方
案，并可提供多種輸出模式。
優勢特征：
? 應用hall感應原理的開環型電流傳感器
? 單電源5V供電
? 支持單向，雙向輸出
? 模擬信號輸出
? 原邊測量電流范圍可從±50A-±200A
? 傳感器工作溫度范圍：-40 °C to +125°C
(150A為-40 °C to +105°C；200A為-40 °C to +85°C)
? 零點輸出電壓：
-xR：偏置QVO與供電電源VCC等比例輸出，增益Gain固定
VQVO=VCC/2 or VCC/10
-xF：偏置QVO和增益Gain均固定
VQVO=2.50 or 0.50
? 良好的精度、線性度以及溫漂
? 低內阻，可有效控制發熱功耗
產品應用：
? EV/HEV電機控制器
? 變頻器
? DC/DC工作原理：

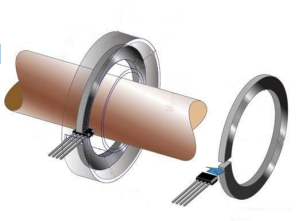

開環電流傳感器利用安培定律（一根通電直導線周邊產生
的磁場與導線中的電流成比例），利用 hall 器件的特性，
通過檢測原邊電流產生的磁場強度 B 的大小，從而檢測出
導線中的電流大小。在磁滯的線性區間內，B 與 I 的比例
關系為：
B（IP）= K * IP （K 為常數）
Hall 電壓可以表示為：
VH=(RH/d) * I * K * IP
除了 IP 是變化量，其余都是常量，由此：
VH=K1 * IP（K1 為常數）
特定的Hall芯片通過放大VH從而得到電壓來推算出原邊電流。
